Produktdetails

Die Marantec RS 301 V, Artikel 193132, steuert hydraulische Überladebrücken mit Vorschublippe. Die 400-V-/3-Phasen-Ausführung im CS-Standardgehäuse arbeitet mit 2- oder 3-Ventil-Aggregaten und unterstützt acht Ventilversionen; diese Artikelvariante besitzt zusätzlich die Senkfunktion.

Funktion und Anschlüsse

  • Anlaufverriegelung nach Spannungsausfall, Drehfeldprüfung und Phasenausfallerkennung
  • 1 programmierbarer Eingang mit 4 Funktionen, Auto-Return und Zyklenzähler
  • Ansteuerung einer Torabdichtung über die Shelter-Funktion sowie Freigabe oder Verriegelung durch eine externe Torsteuerung
  • Steckbare Anschlüsse für Innen-/Außenampeln, Radkeil, Anfahrsensor, Verladeleuchte oder Signalhorn, externen Not-Aus sowie Verriegelungen von Brücke und Tor
  • Versorgung externer Geräte: 24 V DC / 250 mA

Technische Daten

  • Artikelnummer: 193132
  • Ausführung: 400 V / 3~; bauseitiger Versorgungsbereich 180–440 V / 3~ / N / PE, 50/60 Hz
  • Maximale Leistung / Schaltstrom: 2,2 kW / 6,3 A
  • Stromaufnahme je Ventil: maximal 0,6 A
  • Steuerspannung: 24 V DC
  • Betriebsart: Totmann

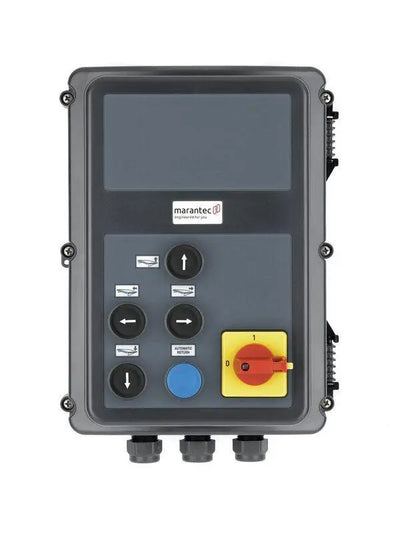

  • Bedienung: Tasten Heben, Vor, Zurück und Auto-Return; steckbares LC-Display
  • Hauptschalter: 4-polig im Deckel; kein Not-Aus im Deckel
  • Gehäuse / Schutzart: CS-Standard, IP65
  • Temperaturbereich: −10 bis +55 °C
  • Abmessungen (B × H × T): 215 × 275 × 190 mm

Lieferumfang

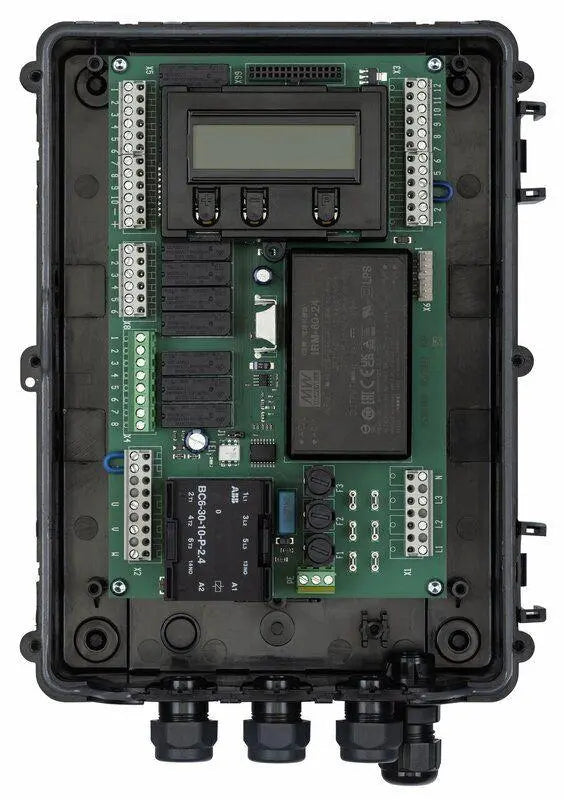

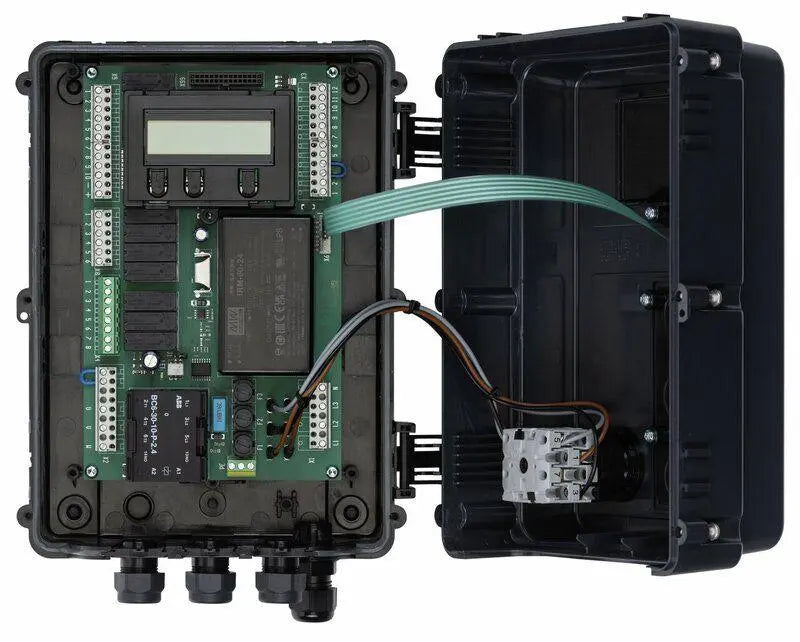

1 Steuerung RS 301 V mit LC-Display im CS-Standardgehäuse, Deckeltasten für Heben, Vor, Zurück und Auto-Return sowie 4-poligem Hauptschalter. Anschlusskabel und Netzstecker sind nicht enthalten.

Artikelnummer, Senkfunktion, Ventilkonfiguration, Hydraulikleistung und -strom sowie externe Ampeln, Sensoren, Verriegelungen und Not-Aus-Beschaltung müssen zur Verladeanlage passen.
