Produktdetails

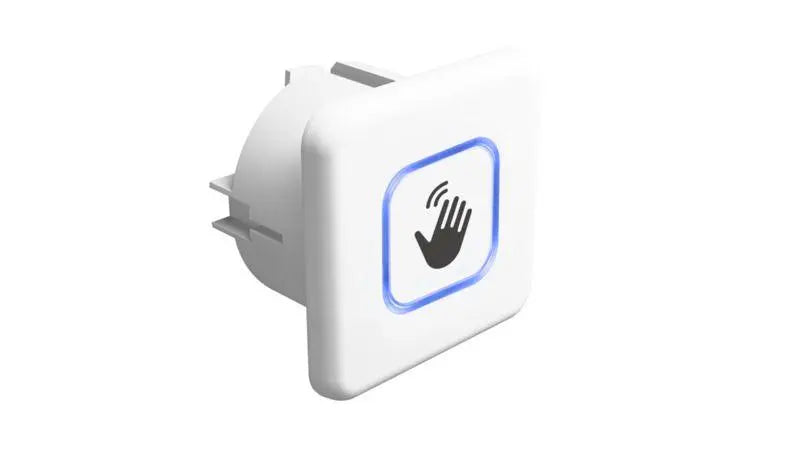

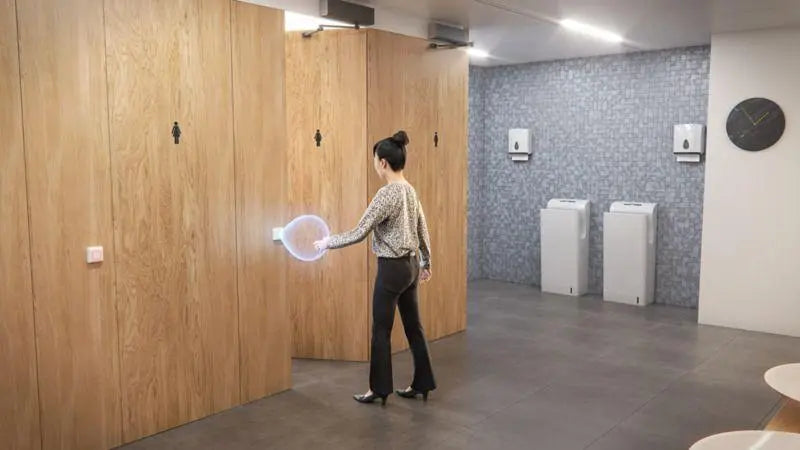

Der Marantec Magic Switch Chroma ist ein berührungsloser Radar-Taster zur Anforderung einer Tür- oder Torfunktion. Eine Handbewegung im Erfassungsbereich schaltet den integrierten potentialfreien Wechslerkontakt; ein mehrfarbiger LED-Ring kann Orientierung und Befehlsquittierung anzeigen.

Funktion und Einsatz

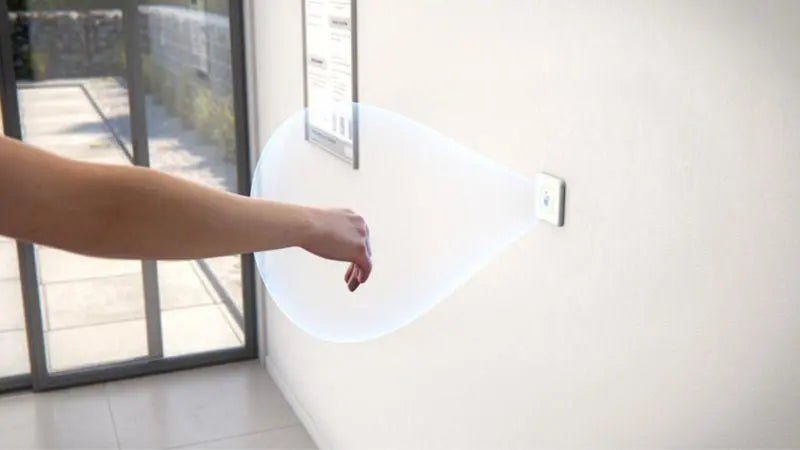

Impulsbetrieb oder EIN/AUS-Funktion sind einstellbar. Die Farben des LED-Rings werden über DIP-Schalter festgelegt. Die Unterputzausführung besitzt eine Reichweite von bis zu 0,6 m und benötigt eine geeignete Versorgung sowie einen Steuereingang für den Relaiskontakt.

Passend für / Voraussetzungen

Marantec gibt den Taster für Marantec-Steuerungen und Steuerungen anderer Fabrikate an. Die Steuerung muss 12–24 V AC/DC zur Versorgung und einen geeigneten Steuereingang für den potentialfreien Wechslerkontakt bereitstellen. Unterputzdose, Anschluss und gewünschter Impuls- oder EIN/AUS-Betrieb sind vorab zu prüfen.

Technische Daten

  • Produkttyp: Berührungsloser Radar-Taster
  • Hersteller-Artikelnummer: 185303
  • Anschlussart: konventionell
  • Ausgänge: 1 potentialfreier Relaiskontakt (CO)
  • Kontaktart: 1 CO
  • Betriebsspannung: 12-24 V-AC 12-24 V-DC
  • Leistungsaufnahme: 1,5 W
  • Maximale Kontaktbelastung: 42 V-AC/DC/0,1 A
  • Sensorprinzip: Radar
  • Radarfrequenz: 2,4 GHz
  • Reichweite: 0,6 m
  • Temperaturbereich: -20 bis 55 °C
  • Schutzart: IP65
  • Farbe: weiß
  • Maße (B × H × T): 80 × 80 × 8 mm

Lieferumfang

Bewegungssensor.

Vor der Bestellung prüfen

  • Hersteller-Artikelnummer und genaue Sensorbezeichnung
  • Versorgungsspannung sowie Art und Anzahl der benötigten Steuereingänge
  • Montagehöhe, Erfassungsfeld und Einbauposition
  • Anschlussbelegung, Kontaktbelastung und gewünschte Schalt- beziehungsweise Sicherheitsfunktion
