Produktdetails

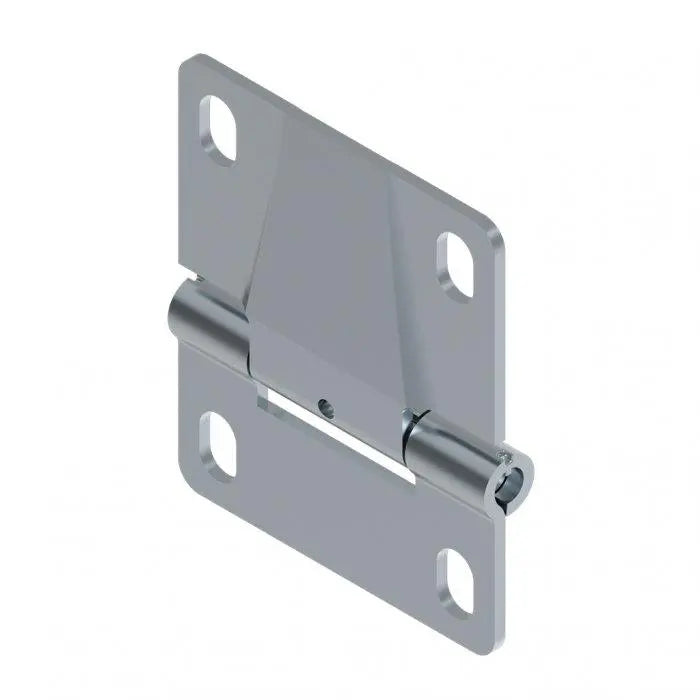

Das Mittelscharnier 3220 verbindet Torsektionen mit Epco-ST9V- oder Italpannelli-APZ-Rigato-Fingerschutzpaneelen. Nocken dienen der Positionierung am Paneel; Langlöcher ermöglichen die Justierung. Das Herzmaß beträgt 45 mm.

Funktion und Einsatz

Das Scharnier stellt die gelenkige Verbindung zwischen benachbarten Paneelen her, sodass sich die Torsektionen bei der Bewegung gegeneinander abwinkeln können. Die Nocken unterstützen die definierte Lage am passenden Paneelprofil, während die Langlöcher Spielraum für die Ausrichtung bei der Montage geben.

Passend für

  • Epco ST9V Fingerschutz-Paneele
  • Italpannelli APZ Rigato Fingerschutz-Paneele
  • Industrielle und private Sektionaltor-Anwendungen bei übereinstimmendem Profil und Lochbild

Technische Daten

  • Produkttyp: Mittelscharnier
  • Artikelnummer: 3220
  • Paneelausführung: mit Fingerklemmschutzprofil
  • Montagemerkmale: Positioniernocken und Langlöcher

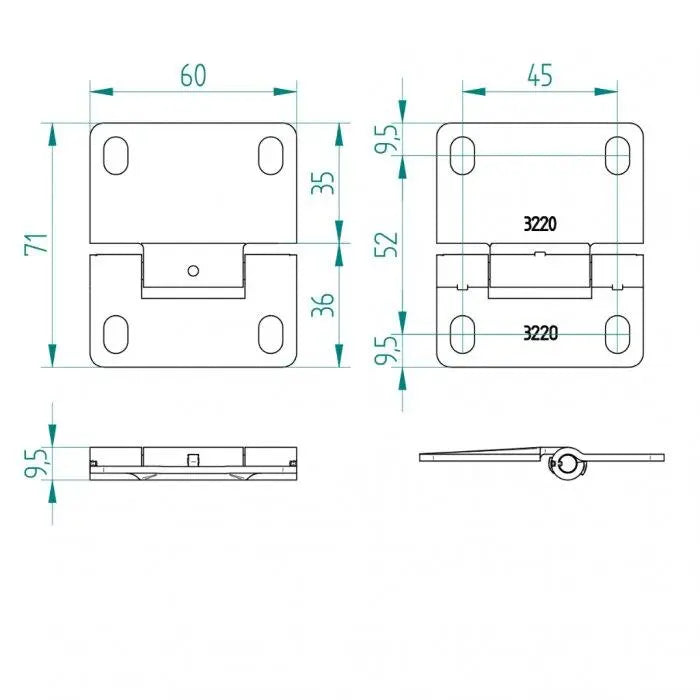

  • Abmessungen: 71 × 60 mm
  • Herzmaß / Lochabstand: 45 mm
  • Material: galvanisierter Stahl
  • Oberfläche: verzinkt
  • Einsatzklassifizierung: Industrie- und Garagentore

Lieferumfang

Ein Mittelscharnier. Befestigungsmaterial ist auf der offiziellen Artikelseite nicht als Lieferbestandteil ausgewiesen.

Vor der Bestellung prüfen

Artikelnummer 3220, Paneelprofil, Nockenlage, Langlochgeometrie, 45-mm-Herzmaß, Abmessungen und Befestigungsbild mit dem vorhandenen Bauteil vergleichen. Eine Nachrüstung setzt ein dazu passendes Paneelprofil voraus.
