Produktdetails

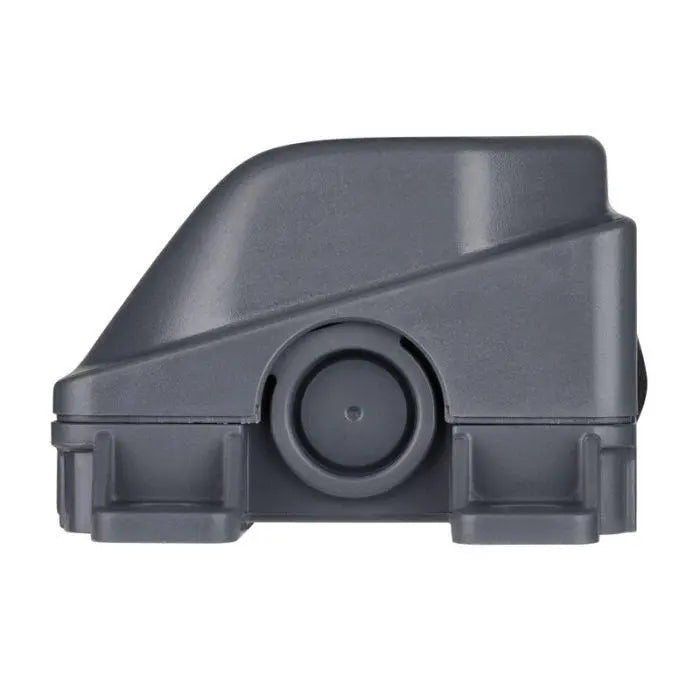

Die Marantec Torblatt-Verbindungsdose 158153 erweitert eine passende Torblatt-Anschlussdose um Anschlüsse für konventionell verdrahtete OSE-Optosensoren, 8,2-kΩ-Kontaktleisten und weitere Sicherheitskontakte.

Funktion und Einsatz

Die Platine führt die Signale eines konventionell verkabelten Schließkantenelements sowie von bis zu zwei Schlaffseilschaltern oder Schlupftürkontakten zusammen. Die Verbindungsdose besitzt keine Deckelöffnung für ein Spiralkabel und ist für die Kombination mit einer Torblatt-Anschlussdose für konventionelle Sicherheitselemente vorgesehen.

Passend für / Kompatibilität

  • Schließkante: konventionell verkabelte Kontaktleiste oder OSE-Optosensor
  • Zusatzkontakte: zwei konventionell verkabelte Schlaffseilschalter oder Schlupftürkontakte
  • System: passende Torblatt-Anschlussdose für konventionelle Sicherheitselemente

Technische Daten

  • Produkttyp: Torblatt-Verbindungsdose OSE/8,2 kΩ
  • Artikelnummer: 158153
  • Anschlussart laut Hersteller: steckbar
  • Eingänge: 1 Schließkanteneingang; 2 Eingänge für Zusatzkontakte
  • Schutzart: IP54
  • Temperaturbereich: −20 bis +60 °C
  • Maße (B × H × T): 165 × 60 × 40 mm
  • Gewicht: 0,1 kg

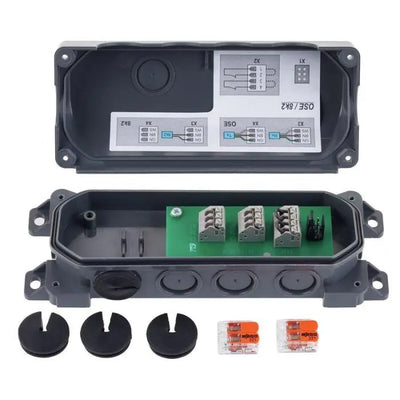

Lieferumfang

  • Torblatt-Verbindungsdose mit Platine
  • 4 Kabeleinführungen

Vor der Bestellung prüfen

Signalart OSE oder 8,2 kΩ, konventionelle Verdrahtung, Anzahl der Zusatzkontakte, Verbindung zur vorhandenen Torblatt-Anschlussdose und Einbaumaße prüfen.
