Produktdetails

Die Marantec Torblatt-Anschlussdose 166843 besitzt einen integrierten Druckwellenschalter zur Auswertung einer pneumatischen DW-Schließkante. Sie verbindet das Druckwellensystem und weitere Sicherheitskontakte mit einem steckbaren Spiralkabel.

Funktion und Einsatz

Eine Druckänderung aus der angeschlossenen DW-Leiste wird über den mitgelieferten Schlauch zum integrierten Schalter geführt. Die Platine überträgt das Schaltsignal und die Signale angeschlossener Schlaffseilschalter oder Schlupftürkontakte über eine sechspolige Molex-Buchse zur Steuerung.

Passend für / Kompatibilität

  • Druckwellensystem: DW-Schließkante mit passendem Schlauchanschluss
  • Zusatzkontakte: 2 konventionelle Eingänge und 2 zweipolige Molex-Buchsen für Schlaffseilschalter beziehungsweise Schlupftürkontakte
  • Spiralkabel: nur mit geeignetem 5 × 0,25 mm²- oder 5 × 0,5 mm²-Spiralkabel mit Stecker

Technische Daten

  • Produkttyp: Torblatt-Anschlussdose DW
  • Artikelnummer: 166843
  • Anschlussart: konventionell und steckbar
  • Ausgang: 1 sechspolige Molex-Steckbuchse
  • Schutzart: IP54
  • Temperaturbereich: −20 bis +60 °C
  • Maße (B × H × T): 165 × 60 × 40 mm
  • Gewicht: 0,1 kg

Lieferumfang

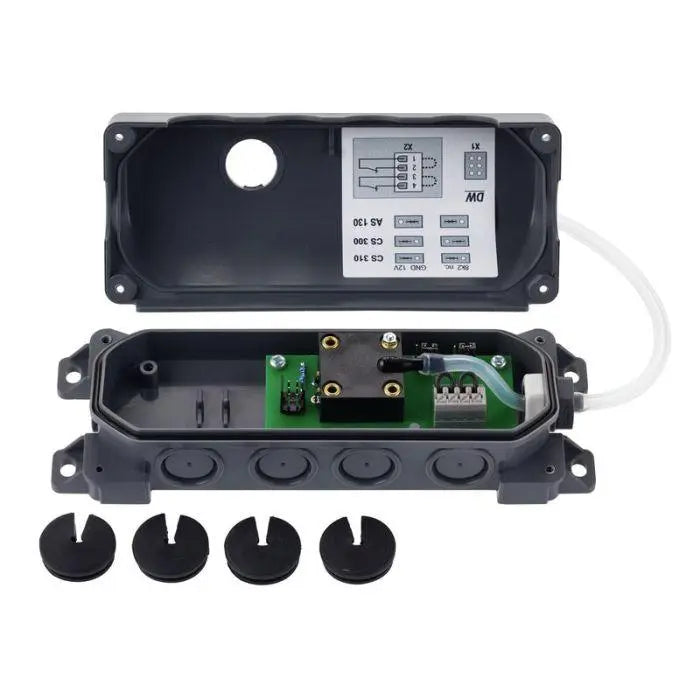

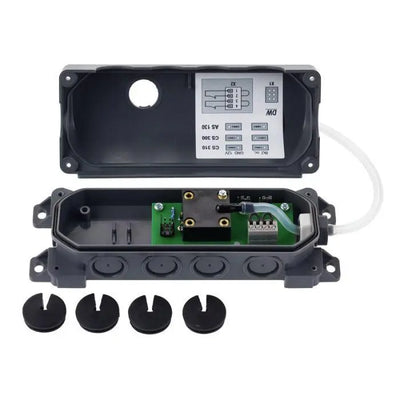

  • Torblatt-Anschlussdose mit Platine, integriertem DW-Schalter, Schlauch und Öffnung für Spiralkabel
  • 4 Kabeleinführungen

Vor der Bestellung prüfen

DW-Schlauchanschluss, pneumatische Schließkante, Zusatzkontakte, sechspoliges Molex-Stecksystem und passendes Spiralkabel vergleichen.
