Produktdetails

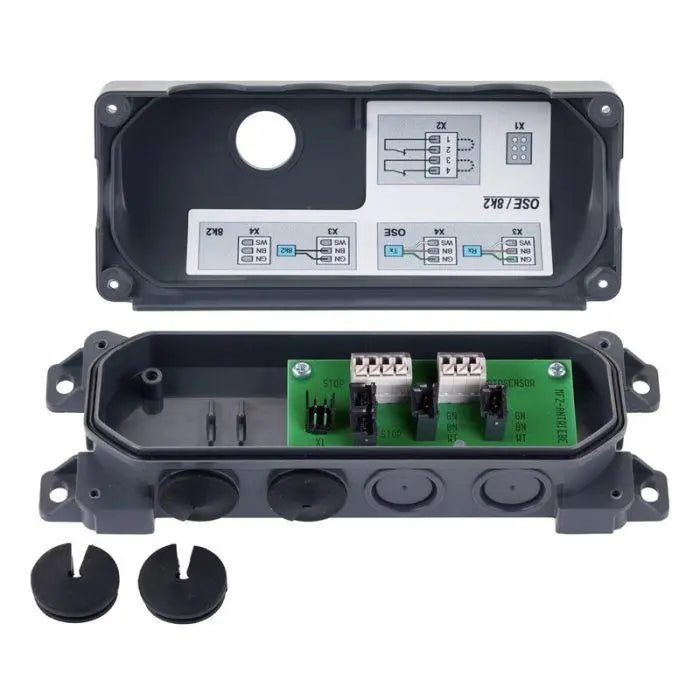

Die Marantec Torblatt-Anschlussdose 166666 verbindet konventionell oder steckbar angeschlossene OSE-Optosensoren, 8,2-kΩ-Kontaktleisten und Sicherheitskontakte mit einem steckbaren Spiralkabel.

Funktion und Einsatz

Die Platine führt die Signale der Schließkante sowie von Schlaffseilschaltern oder Schlupftürkontakten zusammen. Über die sechspolige Molex-Steckbuchse werden sie an ein passendes Spiralkabel und weiter zur Steuerung übertragen.

Passend für / Kompatibilität

  • Konventionelle Eingänge: 1 Kontaktleiste oder Optosensor; 2 Schlaffseilschalter oder Schlupftürkontakte
  • Steckbare Eingänge: 2 dreipolige Molex-Buchsen für Optosensoren; 2 zweipolige Molex-Buchsen für Schlaffseilschalter
  • Spiralkabel: nur mit geeignetem 5 × 0,25 mm²- oder 5 × 0,5 mm²-Spiralkabel mit sechspoligem Molex-Stecker

Technische Daten

  • Produkttyp: Torblatt-Anschlussdose OSE/8,2 kΩ
  • Artikelnummer: 166666
  • Anschlussart: konventionell und steckbar
  • Ausgang: 1 sechspolige Molex-Steckbuchse
  • Schutzart: IP54
  • Temperaturbereich: −20 bis +55 °C
  • Maße (B × H × T): 165 × 60 × 40 mm
  • Gewicht: 0,1 kg

Lieferumfang

  • Torblatt-Anschlussdose mit Platine und Öffnung für Spiralkabel
  • 4 Kabeleinführungen

Vor der Bestellung prüfen

Signalart OSE oder 8,2 kΩ, konventionelle beziehungsweise Molex-Anschlüsse, Anzahl der Zusatzkontakte und passendes Spiralkabel vergleichen.
