Marantec STA 1-11-24 FU-I E-KE mit CS 320 FU | 185897

Das Marantec Antriebsset STA 1-11-24 FU-I E-KE mit CS 320 FU-I ist für federausgeglichene Sektionaltore ausgelegt. Bei 50 Hz sind bis 45 m² Torfläche mit 110 Nm und 24 min⁻¹ vorgesehen; bei 87 Hz gelten bis 30 m², 77 Nm und 42 min⁻¹.

Technische Ausführung

Der Wellenantrieb sitzt auf einer 25,4-mm-Torwelle. Sein integrierter Frequenzumrichter ermöglicht einstellbare Geschwindigkeits- und Rampenprofile. Die Ausführung E-KE verbindet eine Wartungsentriegelung mit Nothandkette. Netzseitig benötigt das Set 230 V/1~/50 Hz; der Motor arbeitet mit 230 V/3~. Torfläche, Drehmoment und Drehzahl müssen für die gewählte Frequenzeinstellung gemeinsam bewertet werden.

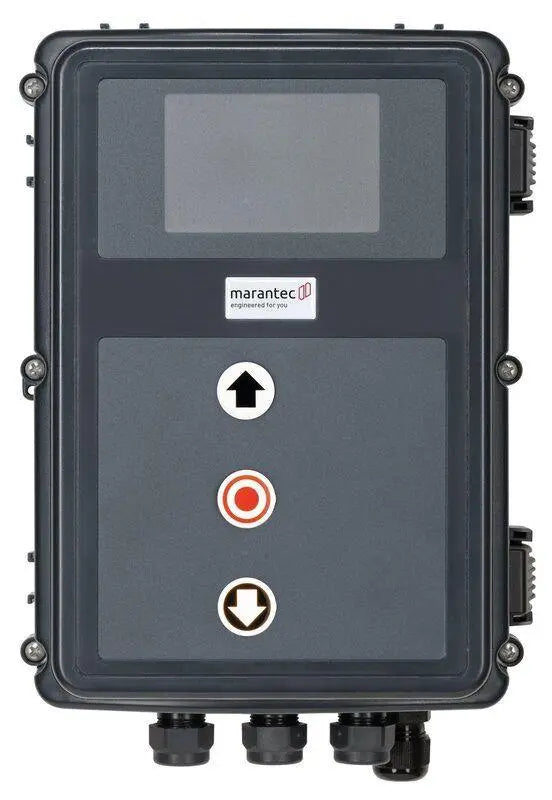

Die externe CS 320 FU-I steuert den im Antrieb integrierten Frequenzumrichter. Start- und Enddrehzahl, Beschleunigungs- und Verzögerungszeiten sowie Bremspunkte lassen sich für die Fahrtrichtungen einstellen. Das mitgelieferte LC-Display dient zur Parametrierung und Diagnose; vier Relaisausgänge und zwei Eingänge sind programmierbar.

• Sicherheitsanschlüsse: Sicherheitskreis, Schließkantensicherung in ZU-Richtung (Opto, 8,2 kΩ, Druckwellenleiste oder voreilende Lichtschranke), Schließkantensicherung in AUF-Richtung (8,2 kΩ oder Opto) sowie zwei Lichtschranken
• Diagnose: Torlaufzähler, programmierbarer Wartungsalarm und Fehlerspeicher über den LCD-Monitor
• Erweiterung: Schnittstelle für Erweiterungsmodule sowie Steckplätze für Funkmodul, Wochenzeitschaltuhr und ein 2-Kanal-Funk-Übertragungssystem; diese Module sind nicht Bestandteil des ausgewiesenen Lieferumfangs

Technische Daten

• Hersteller / Artikelnummer: Marantec Marienfeld GmbH & Co. KG / 185897
• Antrieb: STA 1-11-24 FU-I E-KE, integrierter Frequenzumrichter, externe Steuerung
• Torfläche bei 50 / 87 Hz: maximal 45 / 30 m²
• Drehmoment bei 50 / 87 Hz: 110 / 77 Nm
• Drehzahl bei 50 / 87 Hz: 24 / 42 min⁻¹
• Netzversorgung / Motorspannung: 230 V/1~/50 Hz / 230 V/3~
• Motorleistung / Nennstrom: 0,55 kW / 4,20 A bei 230 V/3~
• Frequenzumrichterleistung / Absicherung: 0,75 kW / 16 A bauseitig
• Zulässige Zyklen: maximal 20 pro Stunde bei gleichmäßiger Verteilung und 10 Abtriebsumdrehungen je Fahrt; bei 40 bis 60 °C um 50 % reduzieren
• Endlagensystem: elektronischer Absolutwertgeber (AWG)
• Notbedienung: Wartungsentriegelung mit Nothandkette (E-KE)
• Wellenaufnahme: 25,4 mm
• Schutzart / Temperatur: Antrieb IP54, −20 bis +60 °C; Steuerung IP65, −10 bis +45 °C
• Haltemoment / Überlastschutz: mindestens 600 Nm / Thermoschutz 140 °C
• Antriebsmaße: Maß A 278 mm, B 104 mm, C 409 mm; Gewicht 16 kg
• Steuerung: CS 320 FU-I 0,75 kW, CS-Standardgehäuse, Schuko-Stecker Typ F, 215 × 275 × 190 mm

Lieferumfang

• Antrieb STA 1-11-24 E-KE FU-I mit AWG, 25,4-mm-Wellenaufnahme und 1.000-mm-Haspelkette
• Steuerung CS 320 FU-I 230 V/1~ im CS-Standardgehäuse mit 3-fach-Taster, LC-Display und Schuko-Anschlusskabel

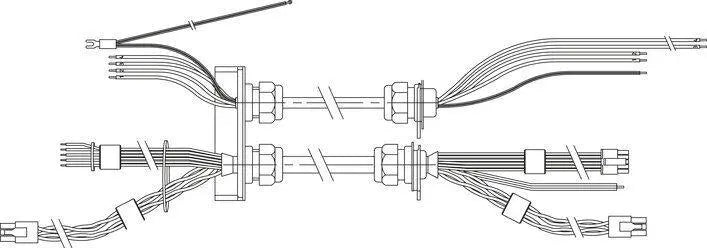

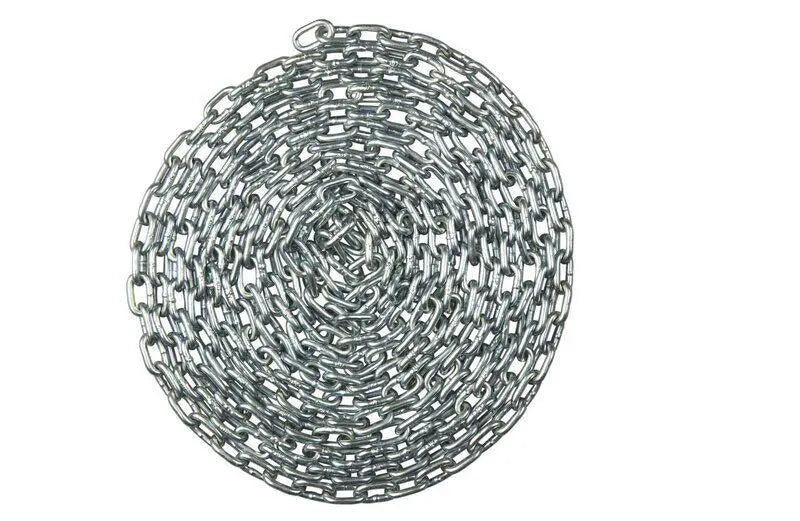

• 7.000-mm-Kabelsatz sowie 11.000-mm-Haspelkette mit zwei Kettenschlössern

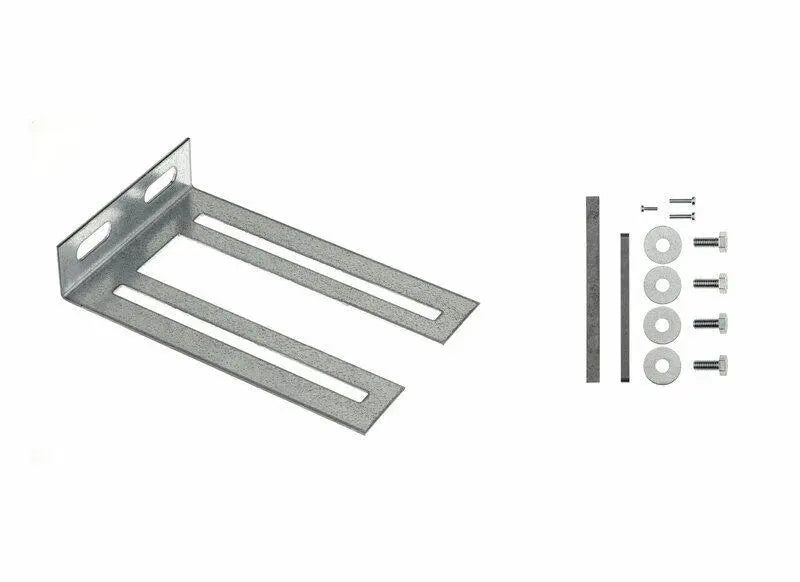

• Drehmomentstütze in L-Form und Zubehörbeutel STA Standard

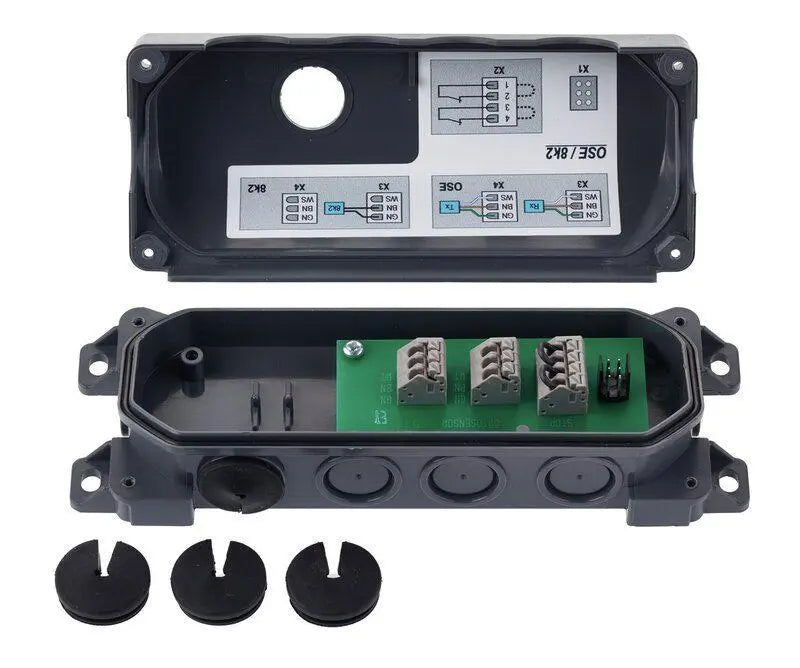

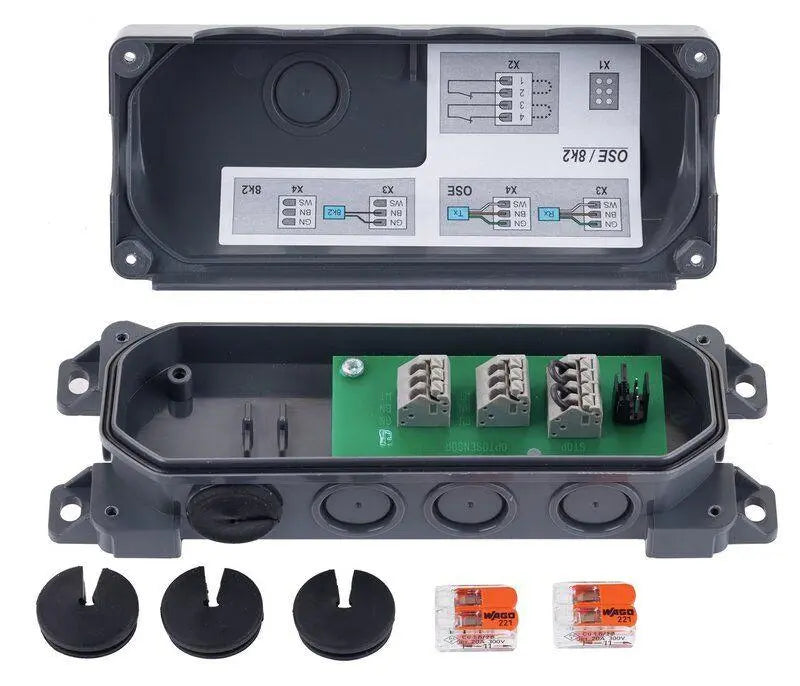

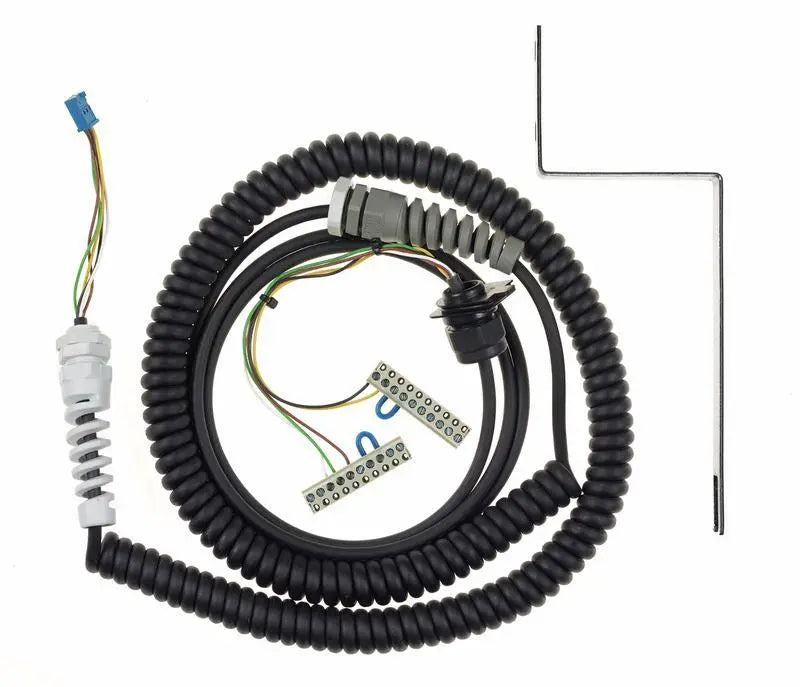

• Spiralkabel 5 × 0,25 mm², Torblatt-Anschlussdose und Torblatt-Verbindungsdose

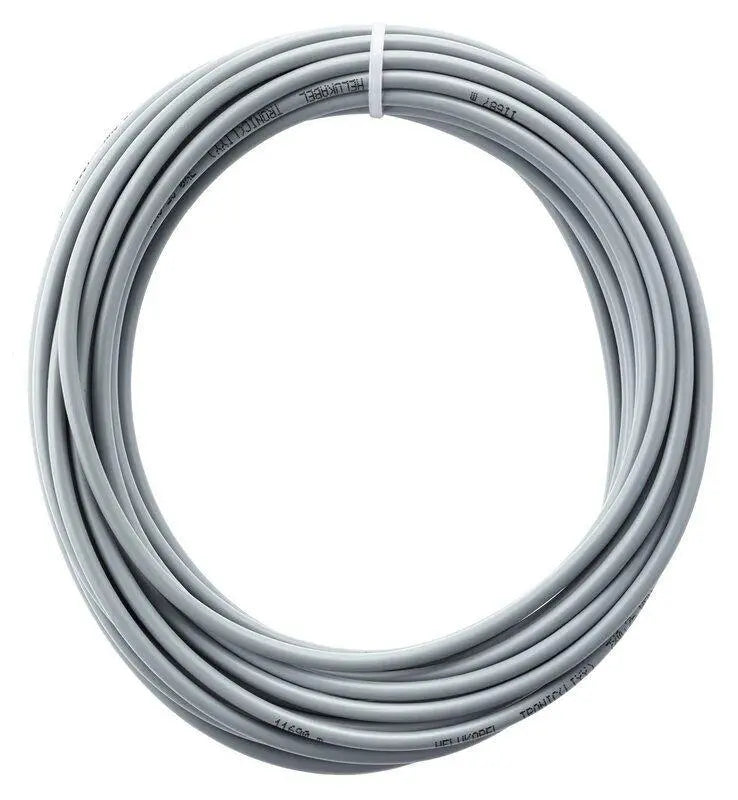

• 10-m-Verbindungskabel für zwei Torblatt-Anschlussdosen

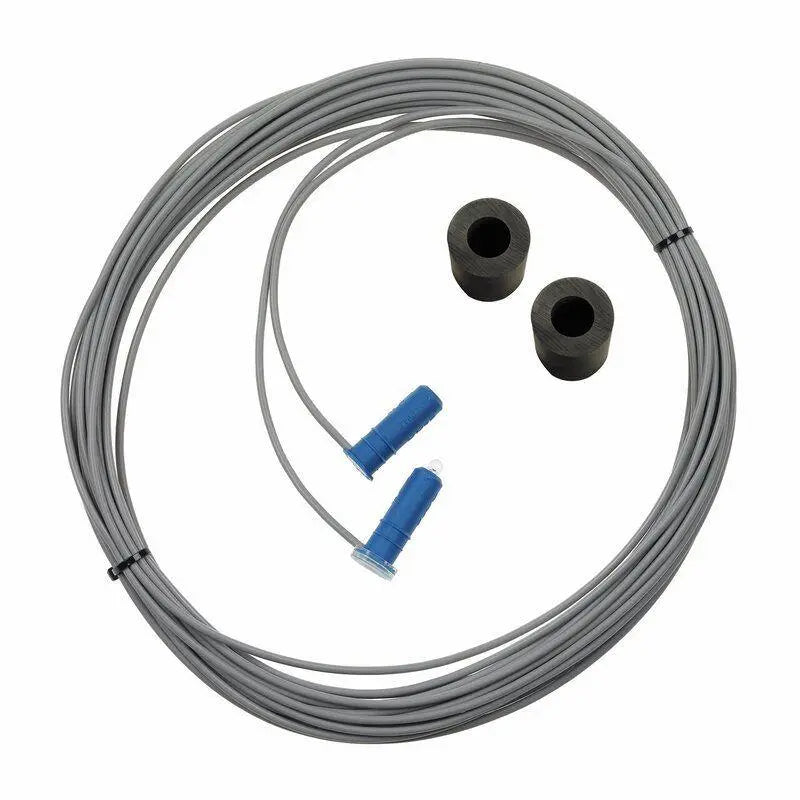

• F-Lichtschranke mit Senderleitung 10.500 mm, Empfängerleitung 1.000 mm und zwei Distanzhülsen 11/22 mm

Artikelnummer 185897, 230-V/1~-Netzversorgung, 25,4-mm-Welle, 7-m-Anschlusskabel, 11-m-Haspelkette und die E-KE-Ausführung prüfen. Für die Antriebsauslegung ist entscheidend, ob mit 50 oder 87 Hz gefahren wird, weil sich Torfläche, Drehmoment und Drehzahl ändern.
