Marantec STA 1-10-24 KE mit CS 320 – 5 m | 185893

Das Marantec Antriebsset STA 1-10-24 KE mit der externen Steuerung CS 320 ist für federausgeglichene Sektionaltore bis 30 m² vorgesehen. Der Wellenantrieb überträgt bis zu 100 Nm über eine 25,4-mm-Hohlwelle; die Endlagen werden durch einen elektronischen Absolutwertgeber erfasst.

Technische Ausführung

Der Antrieb wird an der Torwelle montiert und öffnet beziehungsweise schließt das Tor über sein Schneckengetriebe. Die Ausführung KE besitzt eine Ketten-Notbedienung. Die mitgelieferte CS 320 arbeitet bei diesem Set im Totmannbetrieb. Für den Einbau werden eine geeignete, federausgeglichene Toranlage, eine passende 25,4-mm-Wellenverbindung und eine bauseitige 400-V-Drehstromversorgung benötigt.

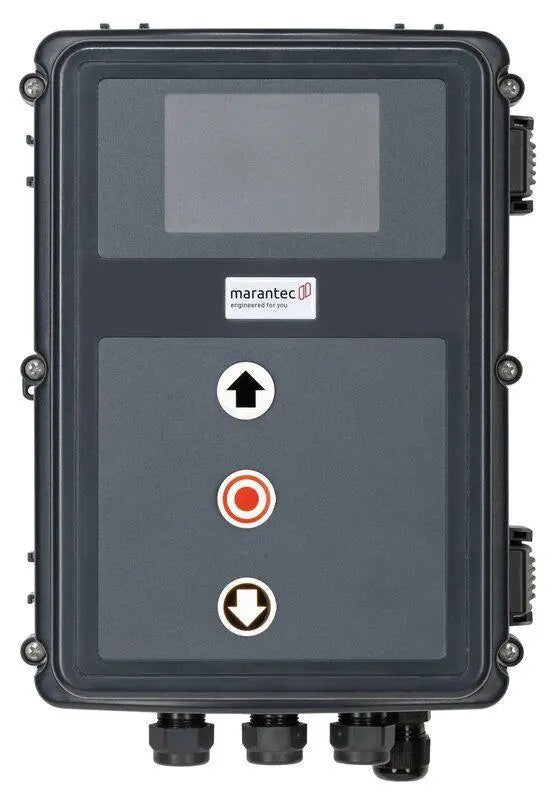

Die externe Lastschützsteuerung CS 320 verarbeitet die Endlagen des elektronischen Absolutwertgebers (AWG). Das im Deckel montierte LC-Display und der elektronische 3-fach-Taster dienen zur Einrichtung, Bedienung und Diagnose. Vier Relaisausgänge und zwei Eingänge sind programmierbar; außerdem stehen Torlaufzähler, Wartungsalarm und Fehlerspeicher zur Verfügung.

• Sicherheitsanschlüsse: Sicherheitskreis, Schließkantensicherung in ZU-Richtung (Opto, 8,2 kΩ, Druckwellenleiste oder voreilende Lichtschranke), Schließkantensicherung in AUF-Richtung (8,2 kΩ oder Opto) sowie zwei Lichtschranken
• Erweiterung: Schnittstelle für Erweiterungsmodule sowie Steckplätze für Funkmodul, Wochenzeitschaltuhr und ein 2-Kanal-Funk-Übertragungssystem; diese Module gehören nur bei ausdrücklicher Nennung zum Lieferumfang
• AWG-Funktionen: programmierbare Zwischenstellung, Kraftbegrenzung in AUF-Richtung sowie Drehrichtungsüberwachung und -erkennung

Technische Daten

• Hersteller / Artikelnummer: Marantec Marienfeld GmbH & Co. KG / 185893
• Antrieb: STA 1-10-24 KE, externe Steuerung, steckbare Anschlüsse
• Einsatzbereich: federausgeglichene Sektionaltore bis 30 m²
• Versorgung: 400 V/3~, 50 Hz; bauseitige Absicherung 16 A
• Motorleistung / Nennstrom: 0,37 kW / 2,00 A bei 400 V/3~
• Drehmoment / Drehzahl: 100 Nm / 24 min⁻¹
• Zulässige Zyklen: maximal 20 pro Stunde bei gleichmäßiger Verteilung und 10 Abtriebsumdrehungen je Fahrt; bei 40 bis 60 °C um 50 % reduzieren
• Endlagensystem: elektronischer Absolutwertgeber (AWG)

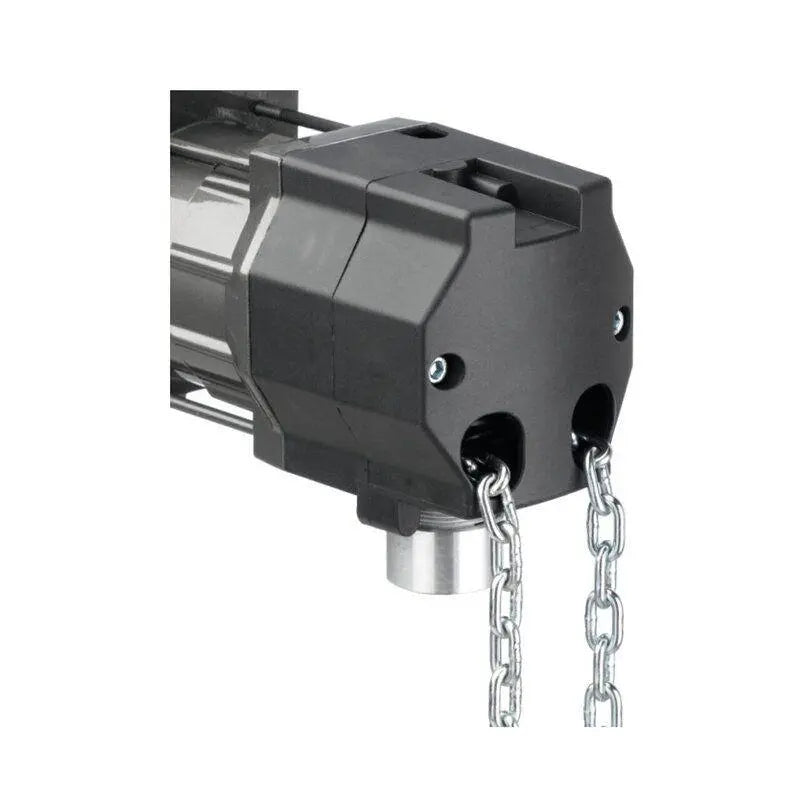

• Notbedienung: Kette mit automatischer Nullstellung; 4.000-mm-Haspelkette im Set
• Wellenaufnahme: 25,4 mm
• Schutzart / Temperatur: Antrieb IP54, −20 bis +60 °C; Steuerung IP65, −10 bis +45 °C
• Haltemoment / Überlastschutz: mindestens 600 Nm / Thermoschutz 140 °C

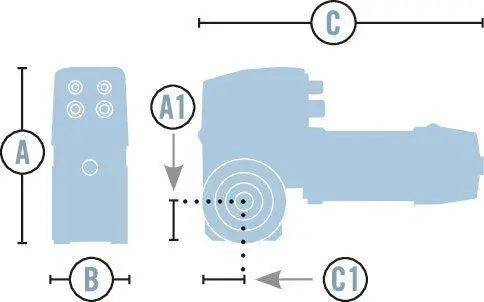

• Antriebsmaße: Maß A 245 mm, B 104 mm, C 409 mm; Gewicht 15 kg
• Steuerung: CS 320, 2,2 kW, Totmannbetrieb, 24-V-DC-Steuerspannung, CEE-Stecker 5-polig rot, 215 × 275 × 190 mm

Lieferumfang

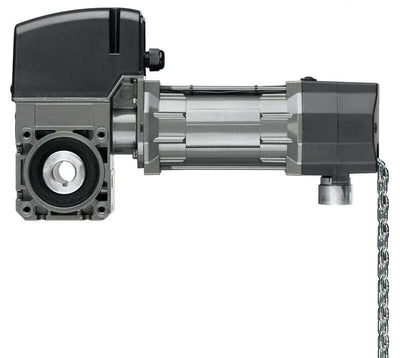

• Antrieb STA 1-10-24 KE 400 V/3~ mit AWG, 25,4-mm-Wellenaufnahme und 1.000-mm-Haspelkette

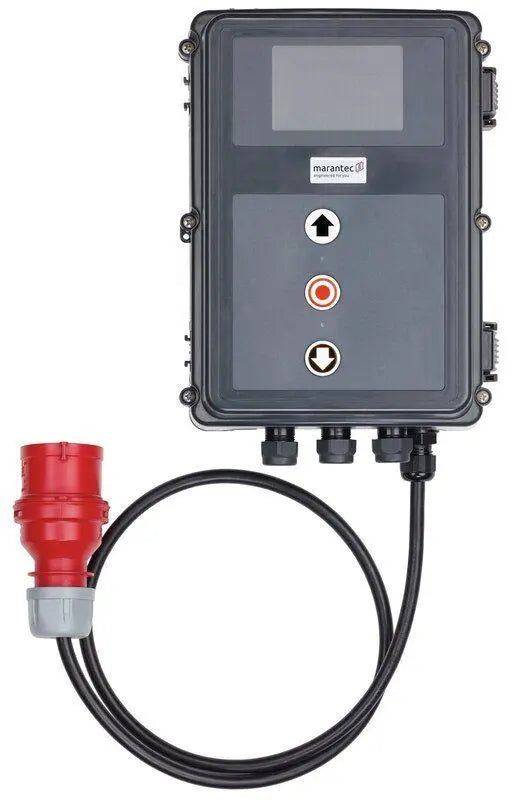

• Steuerung CS 320 400 V/3~ im CS-Standardgehäuse mit 3-fach-Taster, LC-Display und Anschlusskabel mit rotem 5-poligem CEE-Stecker
• 5.000-mm-Kabelsatz mit Anschlussklemmen und Kabeldurchführungen
• 4.000-mm-Haspelkette mit zwei Kettenschlössern

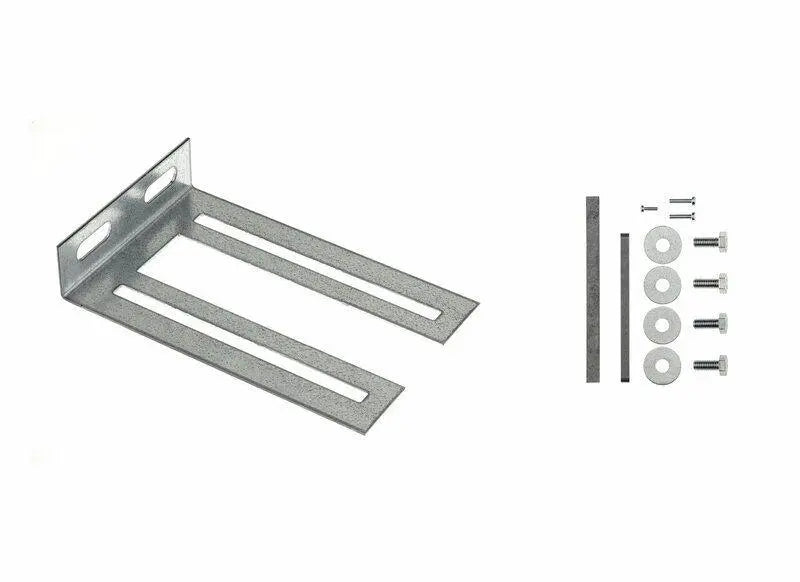

• Drehmomentstütze in L-Form, Passfedern für Voll- und Hohlwelle sowie Verbindungsmaterial

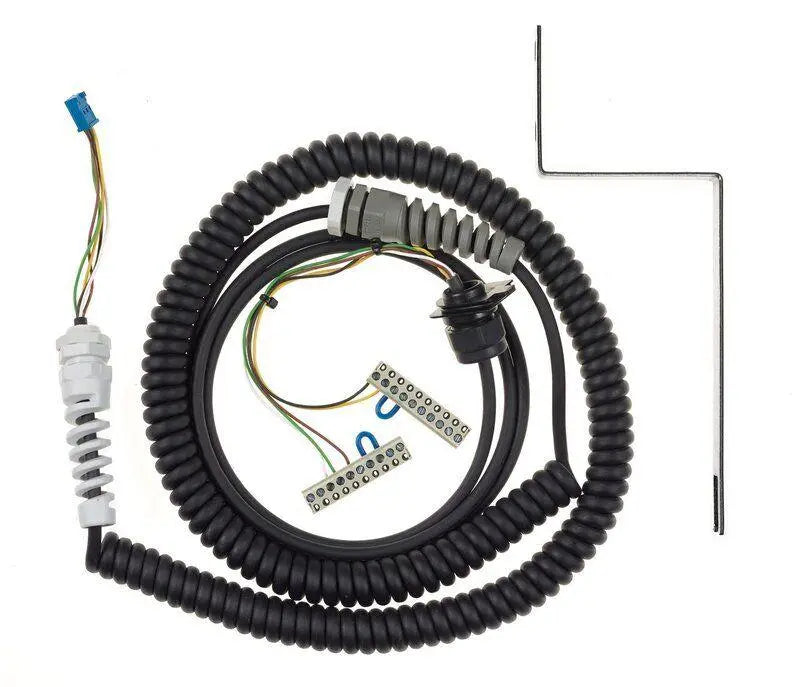

• Spiralkabel 5 × 0,25 mm² mit Haltewinkel, Verschraubungen, Klemmen und Torblattstecker

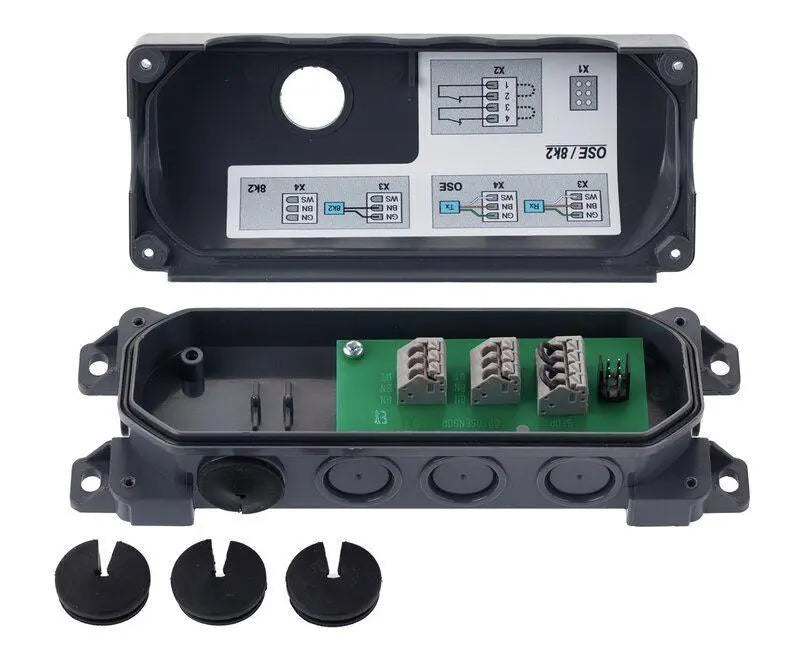

• Torblatt-Anschlussdose mit Platine

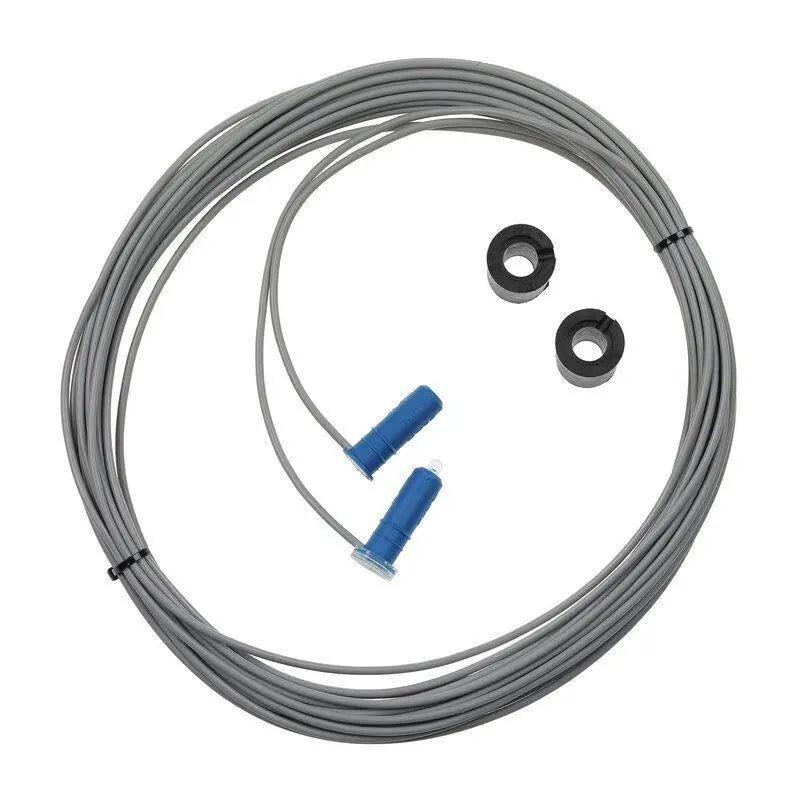

• F-Lichtschranke mit Senderleitung 10.500 mm, Empfängerleitung 1.000 mm und zwei Distanzhülsen 11/22 mm

Artikelnummer 185893, Torfläche, Federgewichtsausgleich, 400-V/3~-Netzanschluss, 25,4-mm-Wellenaufnahme, Befestigung der Drehmomentstütze und die benötigte Kettenlänge vergleichen. Die CS 320 dieses Sets ist für Totmannbetrieb ausgeführt; benötigte Automatikfunktionen und das Sicherheitskonzept müssen deshalb vor der Bestellung mit der Toranlage abgestimmt werden.
