Produktdetails

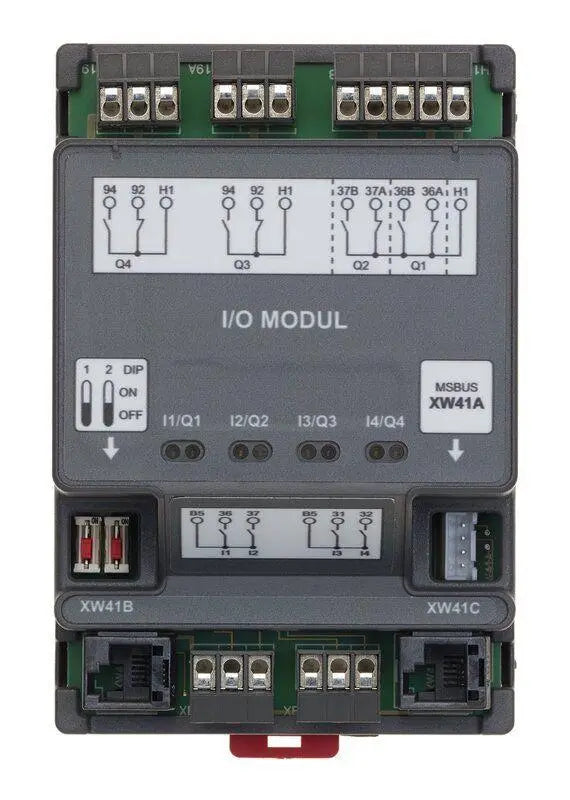

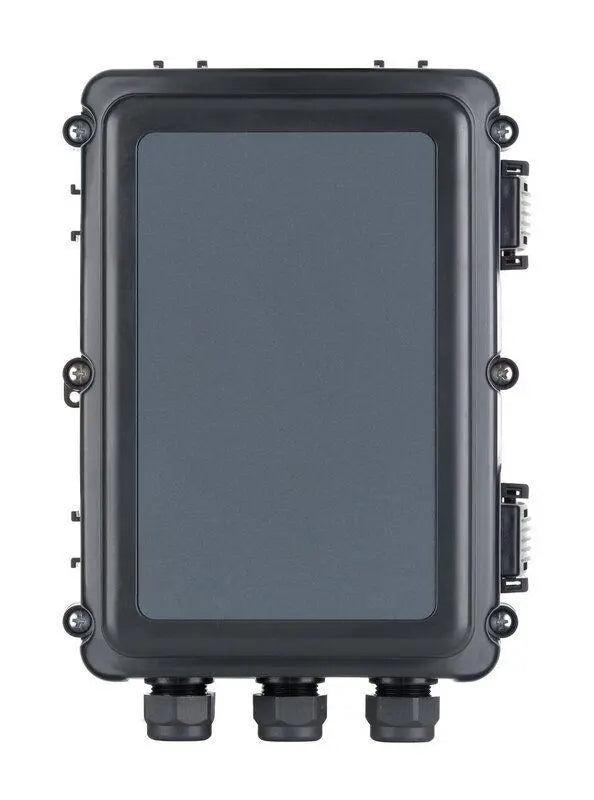

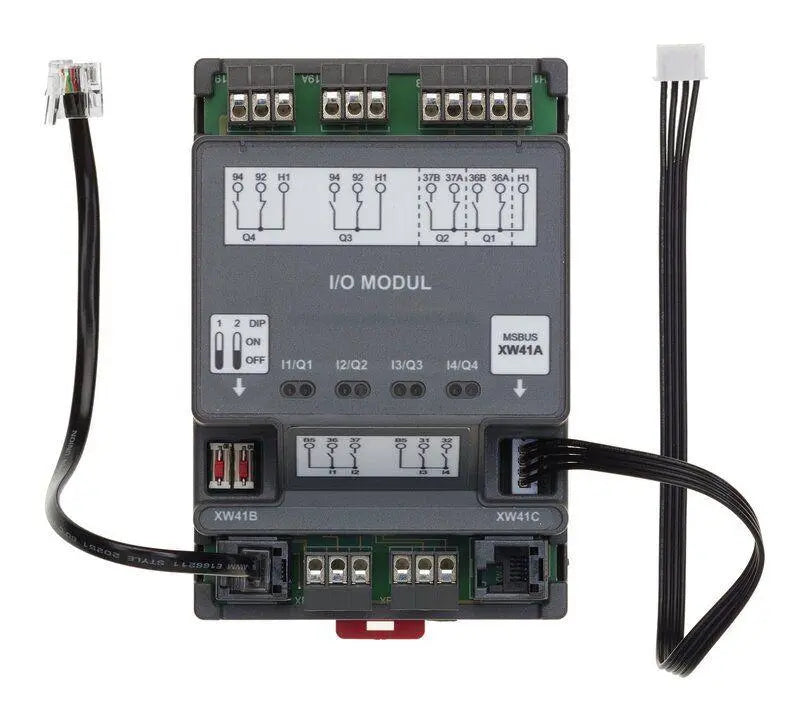

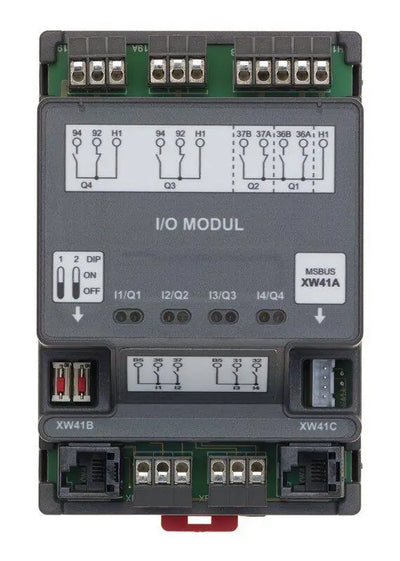

Das Marantec EM 172 ist in dieser Ausführung als MS-Bus-Erweiterungsmodul im CS-Minigehäuse vormontiert. Es stellt einer kompatiblen CS-Steuerung vier programmierbare Eingänge und vier programmierbare potentialfreie Relaisausgänge bereit, beispielsweise für eine Gegenverkehrsregelung. Das Gehäuse besitzt Schutzart IP65 und wird mit einem 3 m langen MS-Bus-Verbindungskabel geliefert.

Funktion und Kompatibilität

Die vier potentialfreien Eingänge sind für Taster mit Schließerkontakt (NO) vorgesehen. Die vier Relaisausgänge besitzen potentialfreie Wechslerkontakte (CO) und werden über die angeschlossene Steuerung programmiert. LEDs geben Status- und Diagnosemeldungen aus. Das Modul ist eine Erweiterung; eine vollständige Gegenverkehrsregelung setzt die erforderlichen Befehls- und Signalgeräte sowie die passende Parametrierung voraus.

  • Marantec CS 265
  • Marantec CS 320

Die Steuerung muss einen geeigneten MS-Bus-Anschluss besitzen.

Technische Daten

  • Hersteller: Marantec Marienfeld
  • Baureihe: EM 172 im CS-Minigehäuse
  • Produkttyp: MS-Bus-Ein-/Ausgangsmodul im Gehäuse
  • Eingänge: 4 programmierbare potentialfreie Eingänge für Taster, Schließer (NO)
  • Ausgänge: 4 programmierbare potentialfreie Relaiskontakte, Wechsler (CO)
  • Maximale Kontaktbelastung: 230 V / 6 A
  • Betriebsspannung: 24 V DC
  • Schnittstellen: MS-Bus mit RJ14-Stecker und MS-Bus mit 4-poligem Stecker
  • Anschlussart: steckbar
  • Diagnose: Status- und Diagnoseanzeige über LEDs
  • Schutzart: IP65
  • Temperaturbereich: −20 bis +60 °C
  • Abmessungen (B × H × T): 165 × 220 × 105 mm
  • Artikelnummer: 121722

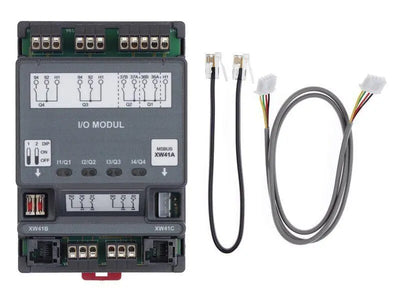

Lieferumfang

  • 1 Erweiterungsmodul EM 172, im CS-Minigehäuse vormontiert
  • 1 MS-Bus-Verbindungskabel 4-polig/RJ14, 3.000 mm
  • Montagematerial

Artikelnummer, Steuerungsmodell, MS-Bus-Schnittstelle und erforderliche Kabellänge vergleichen. Zusätzlich benötigte Eingänge, Relaisfunktionen, Kontaktart und Kontaktbelastung sowie den vorgesehenen Montageort prüfen. IP65 gilt für diese Gehäuseausführung bei fachgerechter Montage.

Sicherheitshinweis: Anschluss und Parametrierung dürfen nur durch entsprechend qualifizierte Fachkräfte nach den Unterlagen der Steuerung erfolgen.
