Produktdetails

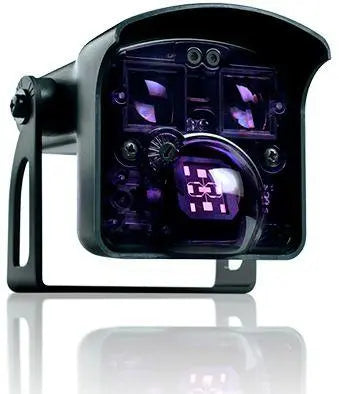

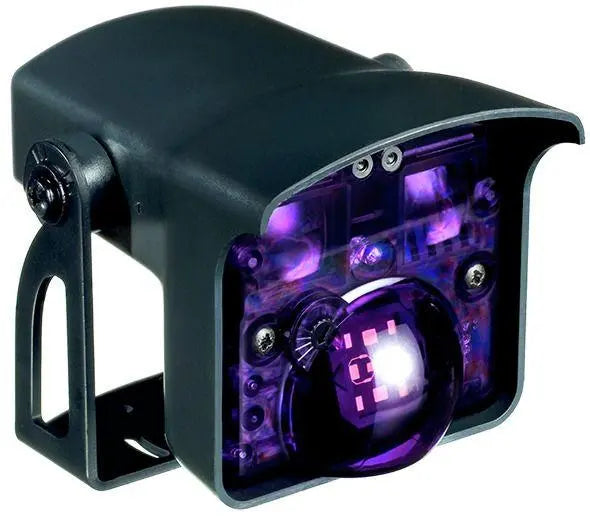

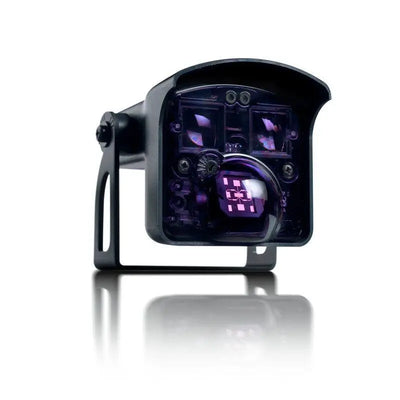

Der Marantec CONDOR XL kombiniert einen Radar-Bewegungsmelder mit einem Aktiv-Infrarot-Anwesenheitssensor für Montagehöhen von 2,0 bis 3,5 m. Radar kann die Öffnungsanforderung auslösen, während das Infrarotfeld Personen oder Objekte im Torvorraum erkennt.

Funktion und Einsatz

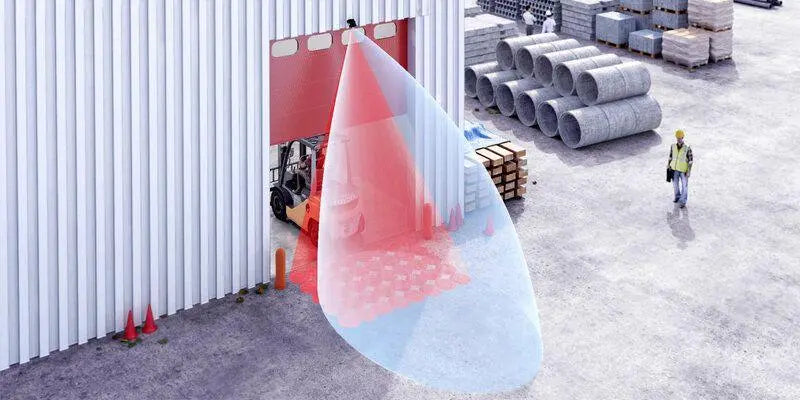

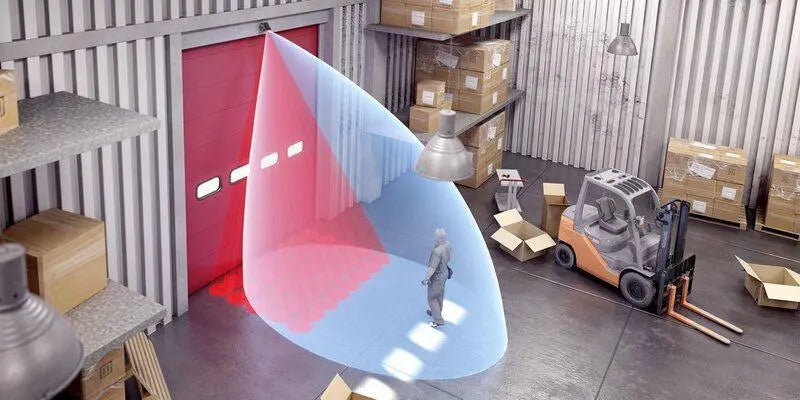

Richtungserkennung und ein Personen-/Fahrzeugfilter unterstützen die bedarfsgerechte Öffnungsanforderung. Das Radar-Erfassungsfeld beträgt maximal 4 × 2 m, das Aktiv-Infrarotfeld maximal 4 × 4 m; beide Funktionen werden über zwei potentialfreie Wechslerkontakte ausgegeben.

Passend für / Voraussetzungen

Marantec gibt den CONDOR XL für Marantec-Steuerungen und Steuerungen anderer Fabrikate an. Die Nachrüstung setzt 12–24 V AC/DC und geeignete Steuereingänge für zwei potentialfreie Wechslerkontakte voraus. Versorgung, Kontaktbelastung und gewünschte Öffnungs-/Anwesenheitsfunktion müssen zur Steuerung passen.

Technische Daten

  • Produkttyp: Radar-Bewegungs- und Aktiv-Infrarot-Anwesenheitssensor
  • Hersteller-Artikelnummer: 162041
  • Anschlussart: konventionell
  • Ausgänge: 2 potentialfreie Relaiskontakte (CO)
  • Kontaktart: 2 CO
  • Betriebsspannung: 12-24 V-AC 12-24 V-DC
  • Leistungsaufnahme: 3,5 W
  • Maximale Kontaktbelastung: 1 A (resistiv)/48 VA/30 W
  • Sensorprinzip: Radar Aktiv-Infrarot
  • Radarfrequenz: 2,4 GHz
  • Wellenlänge: 875 nm

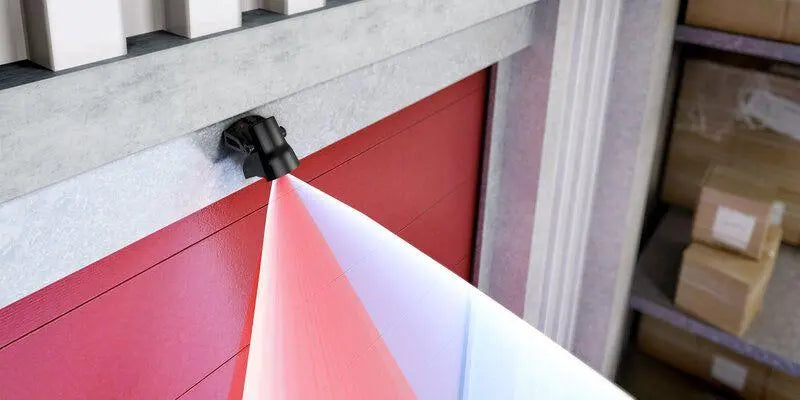

  • Montagehöhe: 2 bis 3,5 m
  • Max. Radar-Erfassungsfeld (B × L): 4 × 2 m
  • Max. Aktiv-Infrarot-Erfassungsfeld (B × L): 4 × 4 m
  • Temperaturbereich: -30 bis 60 °C
  • Schutzart: IP65
  • Farbe: schwarz
  • Maße (B × H × T): 102 × 96 × 127 mm
  • Anschlusskabel: 10 m

Lieferumfang

Bewegungs- und Anwesenheitssensor, Anschlusskabel, 10 m.

Vor der Bestellung prüfen

  • Hersteller-Artikelnummer und genaue Sensorbezeichnung
  • Versorgungsspannung sowie Art und Anzahl der benötigten Steuereingänge
  • Montagehöhe, Erfassungsfeld und Einbauposition
  • Anschlussbelegung, Kontaktbelastung und gewünschte Schalt- beziehungsweise Sicherheitsfunktion
