Marantec Comfort 260 Multi-Bit – 550 N Garagentorantrieb

Der Marantec Comfort 260 mit der Artikelnummer 196004 ist ein Garagentorantrieb für Schwing-, Kipp-, Canopy- und Sektionaltore bis 90 kg. Der 24-V-DC-Motor erreicht eine maximale Zug- und Druckkraft von 550 N sowie eine maximale Laufgeschwindigkeit von 16 cm/s. Die integrierte Steuerung arbeitet mit elektronischer Endabschaltung; das Funksystem nutzt 868 MHz Multi-Bit.

Funktion und Einsatz

Der Antrieb bewegt das Tor über eine separat auszuwählende SZ-Antriebsschiene mit Zahnriemen. Soft-Start, Soft-Stopp und Soft-Lauf reduzieren abrupte Bewegungen. Öffnungs- und Schließgeschwindigkeit, Zwischenpositionen sowie die jeweiligen Soft-Lauf-Positionen lassen sich getrennt programmieren. Die Bedienung und Zustandsanzeige erfolgen über ein beleuchtetes LC-Display.

Zur Steuerung gehören Blockierschutz, elektronische Aufschubsicherung, Laufzeitbegrenzung, Backjump zur Entlastung der Schließkante, Zyklenzähler, programmierbares Wartungsintervall und Fehlerspeicher. Eine automatische Zulauffunktion ist vorhanden, darf jedoch nur zusammen mit einer Lichtschranke genutzt werden.

Einsatzgrenzen

• Maximales Torgewicht: 90 kg
• Doppelwandige Sektionaltore: bis 3,0 m Torbreite
• Einwandige Sektionaltore: bis 5,0 m Torbreite
• Schwing-, Kipp- und Canopytore: bis 3,5 m Torbreite
• Kipp- und Canopytore: bis 2,25 m Torhöhe

Die zulässige Torhöhe hängt zusätzlich von Torbauart, Beschlag und gewählter Antriebsschiene ab.

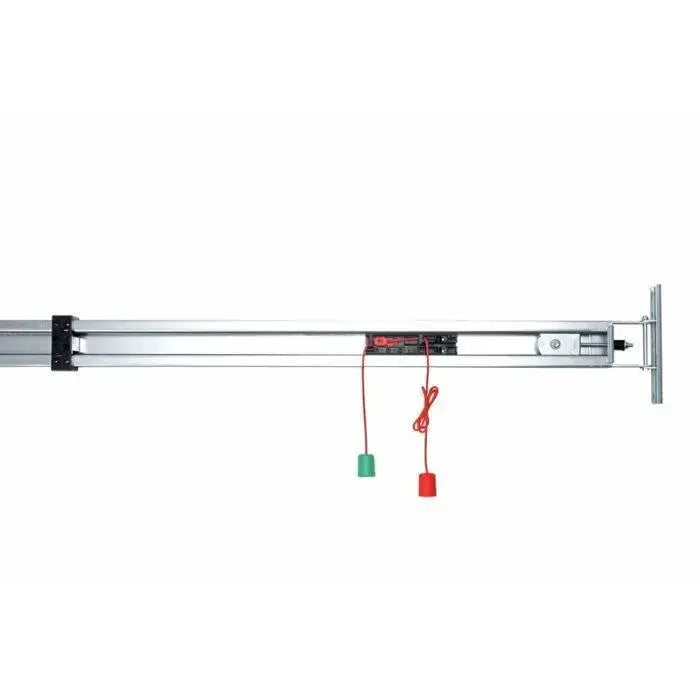

Wählbare Antriebsschienen

• Ohne Schiene: Basisvariante mit Antriebskopf, SKU 196004
• SZ 11, Artikelnummer 177208: zweiteilig, Profillänge 3.080 mm, Bewegungshub 2.460 mm; für Schwingtore bis 2,5 m, Sektionaltore mit Normalbeschlag bis 2,25 m sowie mit Niedrigsturzbeschlag oder Zugfedern bis 2,125 m
• SZ 12, Artikelnummer 177210: zweiteilig, Profillänge 3.330 mm, Bewegungshub 2.710 mm; für Schwingtore bis 2,75 m, Sektionaltore mit Normalbeschlag bis 2,5 m sowie mit Niedrigsturzbeschlag oder Zugfedern bis 2,375 m
• SZ 13, Artikelnummer 177212: zweiteilig, Profillänge 4.090 mm, Bewegungshub 3.470 mm; für Schwingtore bis 3,5 m, Sektionaltore mit Normalbeschlag bis 3,25 m sowie mit Niedrigsturzbeschlag oder Zugfedern bis 3,125 m

Die drei angebotenen Schienen sind 0,8 mm stark, gleitgelagert und werden über einen Zahnriemen angetrieben. Bei den Varianten mit Schiene ist die zweiteilige Schiene mit Schienenverbinder einbaufertig vormontiert.

Anschlüsse und Steuerung

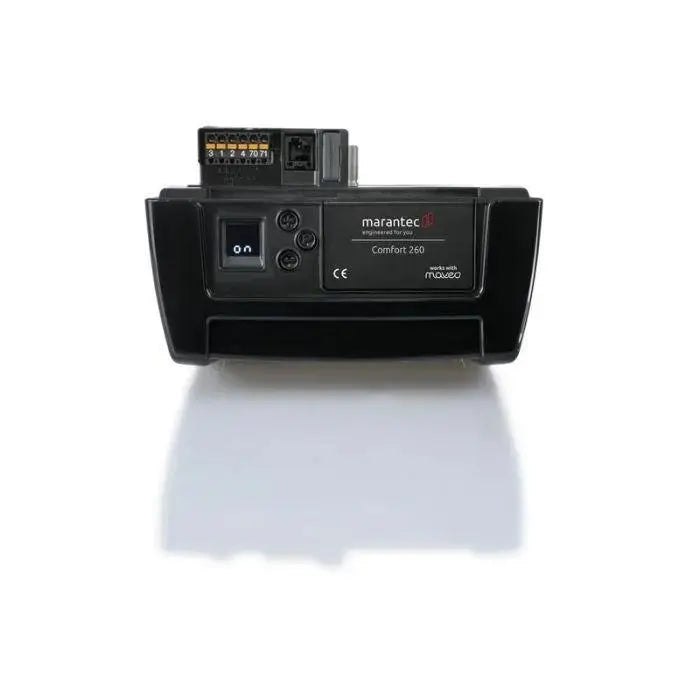

• Konventionelle Anschlüsse für Taster, Lichtschranke und Haltkreis
• Anschluss für Schlupftürkontakt
• Steckbarer Funkempfänger
• MS-Bus für integrierbare Erweiterungsplatinen, Handprogrammiergerät und Erweiterungsmodule
• Anschluss für Battery-Backup
• 24-V-DC-Ausgang, maximal 50 mA
• Programmierbarer Impulseingang und -ausgang

Technische Daten

• Hersteller: Marantec Marienfeld GmbH & Co. KG
• Modell: Comfort 260
• Artikelnummer: 196004
• EAN: 4062434022832
• Funk: 868 MHz Multi-Bit
• Betriebsspannung: 230 V/1~, 50/60 Hz
• Motor- und Steuerspannung: 24 V DC
• Nennstrom: 1,1 A
• Leistungsaufnahme: 0,25 kW
• Leistungsaufnahme im Bereitschaftsbetrieb: 0,1 W
• Maximale Zug- und Druckkraft: 550 N
• Maximale Laufgeschwindigkeit: 16 cm/s
• Maximale Betätigung: 2 Zyklen pro Stunde und 16 Zyklen pro Tag
• Endlagensystem: elektronische Endabschaltung
• Überlastschutz: Abschaltung über die Stromaufnahme

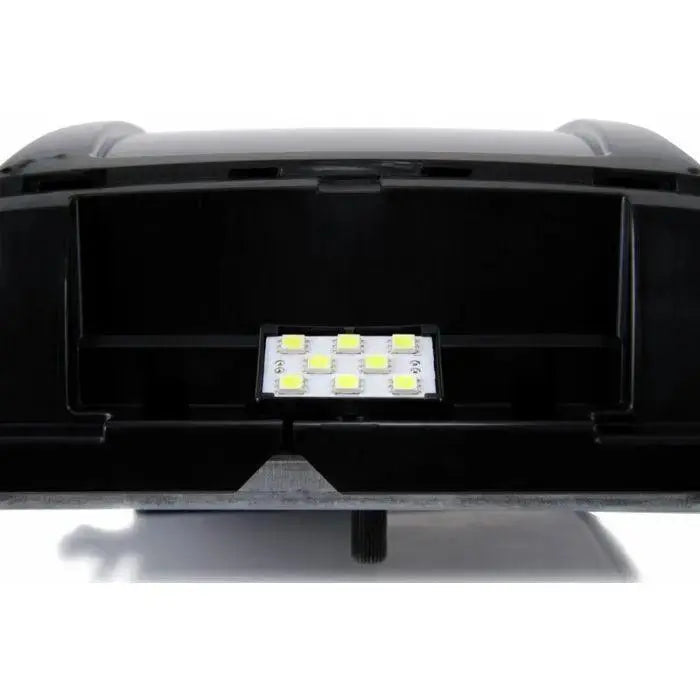

• Beleuchtung: 8-LED-Modul
• Schutzart / Schutzklasse: IP20 / II
• Temperaturbereich: −20 bis +60 °C
• Maße Antriebskopf (B × H × T): 190 × 125 × 360 mm
• Gewicht Antriebskopf: 3,3 kg

Die Zykluswerte gelten bei gleichmäßiger Verteilung. Zwischen 40 und 60 °C ist die maximal zulässige Zahl der Zyklen pro Stunde um 50 % zu reduzieren.

Lieferumfang

Die Basisvariante mit SKU 196004 umfasst:

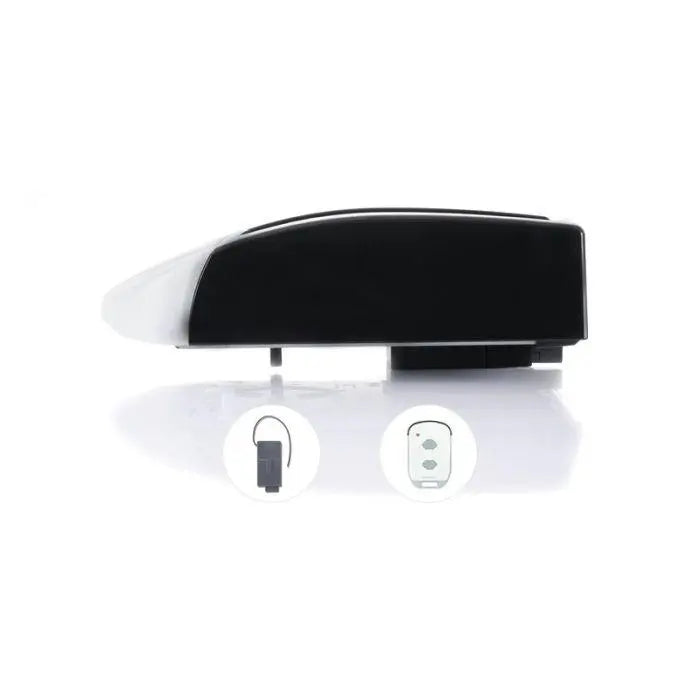

• Motor-Aggregat mit integrierter Steuerung
• Digital 168 Modulantenne, 868 MHz Multi-Bit
• Digital 382 Mini-Handsender, 2-Kanal, 868 MHz Multi-Bit
• Universal-Einbauset für Schwing- und Sektionaltore
• Netzkabel mit Eurostecker Typ C, Länge 1.500 mm

Eine Antriebsschiene gehört nur bei der entsprechend ausgewählten Schienenvariante zum Angebot. Weiteres Zubehör wie Lichtschranke, Battery-Backup oder Erweiterungsmodule ist nicht Bestandteil des dokumentierten Basis-Lieferumfangs.

Vor der Bestellung prüfen

• Artikelnummer 196004 und Funksystem 868 MHz Multi-Bit mit der gewünschten Ausführung vergleichen.
• Torart, Torgewicht, Torbreite, Torhöhe und Beschlagart gegen die Einsatzgrenzen prüfen.
• Passende Schiene anhand von Bewegungshub und zulässiger Torhöhe auswählen; die Variante „ohne Schiene“ enthält keine Antriebsschiene.
• Für vorhandene Handsender müssen Frequenz und Multi-Bit-Codierung übereinstimmen.
• Für automatische Zulauffunktion ist eine geeignete Lichtschranke erforderlich.
• Vorhandene Sicherheits- und Bedienelemente müssen zu den Anschlüssen der integrierten Steuerung passen.
