Produktdetails

Der Marantec A-Stecker 25.45 mit der Artikelnummer 186959 ist ein Anschlussstecker mit fest angeschlossener 2,5-m-Leitung für eine elektrische Sicherheitskontaktleiste aus dem A-Profil 25.45 TT(La). Er führt das Widerstandssignal der Kontaktleiste aus dem beweglichen Profil zu einer passenden Auswertung.

Funktion und Einsatz

Der Kontaktstecker wird bei der Konfektionierung in ein Ende der Schaltkammer eingesetzt. Am gegenüberliegenden Profilende wird ein passender Abschlussstecker mit 8,2-kOhm-Widerstand benötigt. Nach der offiziellen KS4-Pro-Montageanleitung muss die fertig konfektionierte Kontaktleiste im unbetätigten Zustand 8,2 kOhm ± 500 Ohm und bei Betätigung höchstens 500 Ohm aufweisen.

Passend für / Kompatibilität

  • Kontaktleistenprofil: A-Profil 25.45 TT(La)
  • System: elektrische 8,2-kOhm-Sicherheitskontaktleiste
  • Anlagenseite: geeignete 8,2-kOhm-Auswertung und passende Anschlussart erforderlich

Technische Daten

  • Produkttyp: Kontaktleisten-Anschlussstecker mit Leitung
  • Artikelnummer: 186959
  • Kabellänge: 2,5 m
  • Schutzart: IP67
  • Steckermaße (B × H × T): 28 × 46 × 17 mm
  • Gewicht: 0,13 kg
  • GTIN/EAN: 4062435009115

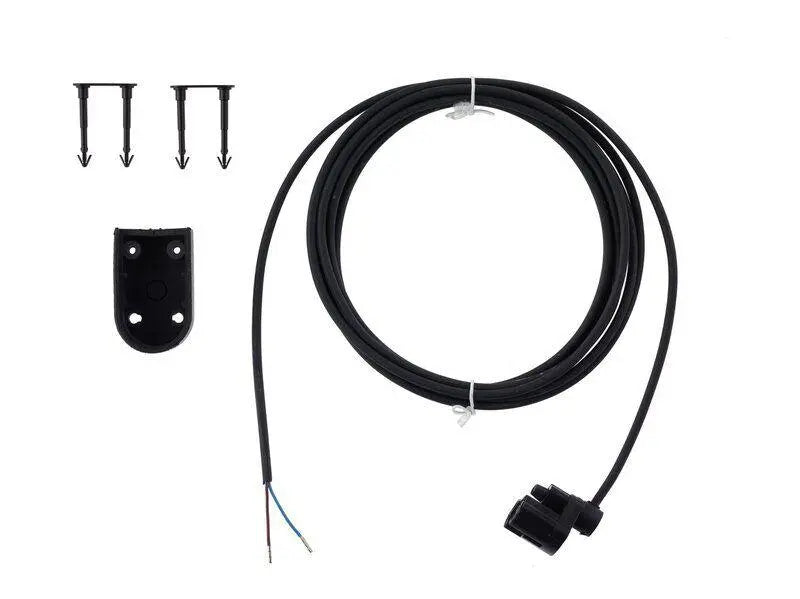

Lieferumfang

  • Stecker mit Anschlusskabel, 2.500 mm
  • Endkappe mit 2 Befestigungsclips

Einbauvoraussetzungen

Das A-Profil muss rechtwinklig und sauber zugeschnitten sein; für die beiden Endkappen ist das Profil laut Montageanleitung 24 mm kürzer als das fertige Endmaß auszuführen. Der Stecker ist gerade einzusetzen, ohne die Dichtmasse zu berühren. Anschließend sind Kontaktleiste und Widerstandswerte durch Fachpersonal zu prüfen.

Vor der Bestellung prüfen

Profilbezeichnung 25.45 TT(La), Kabellänge 2,5 m, Steckermaße, Schutzart IP67 und den vorhandenen 8,2-kOhm-Steuereingang vergleichen. Abschlussstecker, Kontaktleistenprofil und Auswertegerät sind im offiziellen Lieferumfang nicht aufgeführt.
