Marantec STA 1-12-19 KE Industrietorantrieb mit CS320

Das Marantec Antriebsset STA 1-12-19 KE mit CS 320 ist für federausgeglichene Sektionaltore bis 45 m² ausgelegt. Der 400-V-Drehstromantrieb stellt 120 Nm bei 19 min⁻¹ bereit und besitzt eine Ketten-Notbedienung.

Technische Ausführung

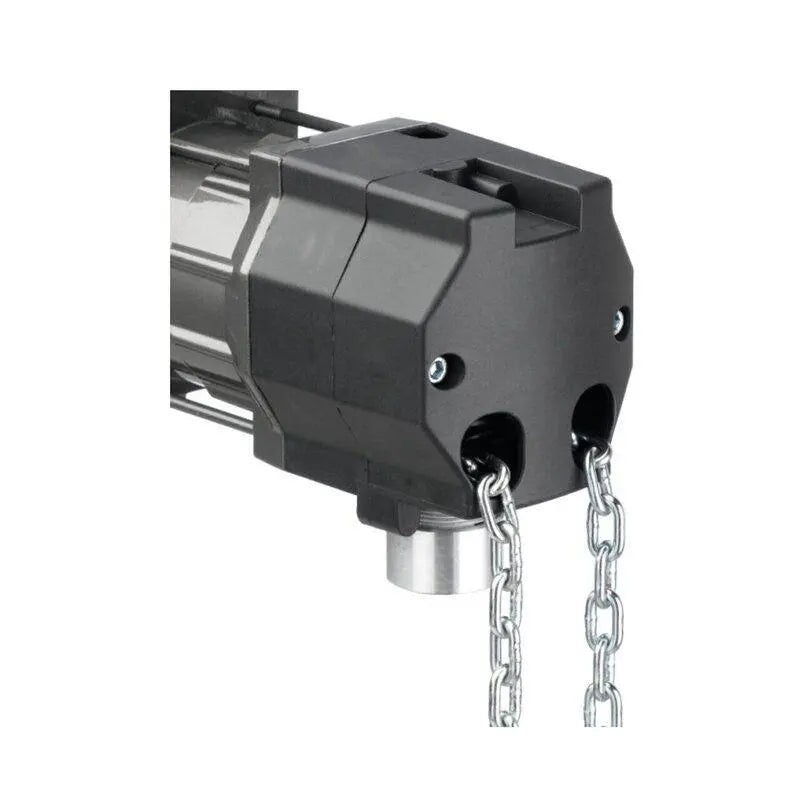

Der Wellenantrieb wird über eine 25,4-mm-Hohlwelle mit der Torwelle gekoppelt. Das Schneckengetriebe bewegt das Tor; der elektronische Absolutwertgeber meldet die Torposition an die externe CS 320. Die KE-Ausführung erlaubt die manuelle Betätigung über die mitgelieferte 9-m-Haspelkette. Der Torantrieb ist für federausgeglichene Tore dimensioniert und ersetzt keinen passenden Gewichtsausgleich.

Die externe Lastschützsteuerung CS 320 verarbeitet die Endlagen des elektronischen Absolutwertgebers (AWG). Das im Deckel montierte LC-Display und der elektronische 3-fach-Taster dienen zur Einrichtung, Bedienung und Diagnose. Vier Relaisausgänge und zwei Eingänge sind programmierbar; außerdem stehen Torlaufzähler, Wartungsalarm und Fehlerspeicher zur Verfügung.

• Sicherheitsanschlüsse: Sicherheitskreis, Schließkantensicherung in ZU-Richtung (Opto, 8,2 kΩ, Druckwellenleiste oder voreilende Lichtschranke), Schließkantensicherung in AUF-Richtung (8,2 kΩ oder Opto) sowie zwei Lichtschranken
• Erweiterung: Schnittstelle für Erweiterungsmodule sowie Steckplätze für Funkmodul, Wochenzeitschaltuhr und ein 2-Kanal-Funk-Übertragungssystem; diese Module gehören nur bei ausdrücklicher Nennung zum Lieferumfang
• AWG-Funktionen: programmierbare Zwischenstellung, Kraftbegrenzung in AUF-Richtung sowie Drehrichtungsüberwachung und -erkennung

Technische Daten

• Hersteller / Artikelnummer: Marantec Marienfeld GmbH & Co. KG / 189866
• Antrieb: STA 1-12-19 KE, externe Steuerung, steckbare Anschlüsse
• Einsatzbereich: federausgeglichene Sektionaltore bis 45 m²
• Versorgung: 400 V/3~, 50 Hz; bauseitige Absicherung 16 A
• Motorleistung / Nennstrom: 0,55 kW / 2,40 A bei 400 V/3~
• Drehmoment / Drehzahl: 120 Nm / 19 min⁻¹
• Zulässige Zyklen: maximal 20 pro Stunde bei gleichmäßiger Verteilung und 10 Abtriebsumdrehungen je Fahrt; bei 40 bis 60 °C um 50 % reduzieren
• Endlagensystem: elektronischer Absolutwertgeber (AWG)
• Notbedienung: Nothandkette (KE), 9.000 mm im Set
• Wellenaufnahme: 25,4 mm
• Schutzart / Temperatur: Antrieb IP54, −20 bis +60 °C; Steuerung IP65, −10 bis +45 °C
• Haltemoment / Überlastschutz: mindestens 600 Nm / Thermoschutz 140 °C
• Antriebsgewicht: 15 kg
• Steuerung: CS 320, 2,2 kW, Totmannbetrieb, CEE-Stecker 5-polig rot, 215 × 275 × 190 mm

Lieferumfang

• Antrieb STA 1-12-19 KE 400 V/3~ mit AWG, 25,4-mm-Wellenaufnahme und 1.000-mm-Haspelkette
• Steuerung CS 320 400 V/3~ im CS-Standardgehäuse mit 3-fach-Taster, LC-Display und rotem 5-poligem CEE-Stecker

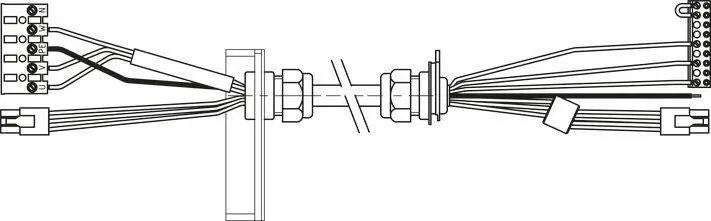

• 7.000-mm-Kabelsatz sowie 9.000-mm-Haspelkette mit zwei Kettenschlössern
• Drehmomentstütze in L-Form
• Passfeder für Vollwelle und hohe Passfeder für 25,4-/31,75-mm-Hohlwelle
• Spiralkabel 5 × 0,25 mm², ungewendelt 3.000 mm, mit Montage- und Anschlusskomponenten
• Torblatt-Anschlussdose mit Platine
• F-Lichtschranke mit Senderleitung 10.500 mm, Empfängerleitung 1.000 mm und zwei Distanzhülsen 11/22 mm

Artikelnummer 189866, 400-V/3~-Netzanschluss, 45-m²-Grenze, 25,4-mm-Torwelle, 7-m-Kabelsatz, 9-m-Haspelkette und die KE-Ausführung prüfen. Optisch ähnliche STA-Ausführungen können eine andere Notbedienung besitzen; deshalb die vollständige Kennzeichnung STA 1-12-19 KE direkt mit dem Typenschild abgleichen.
