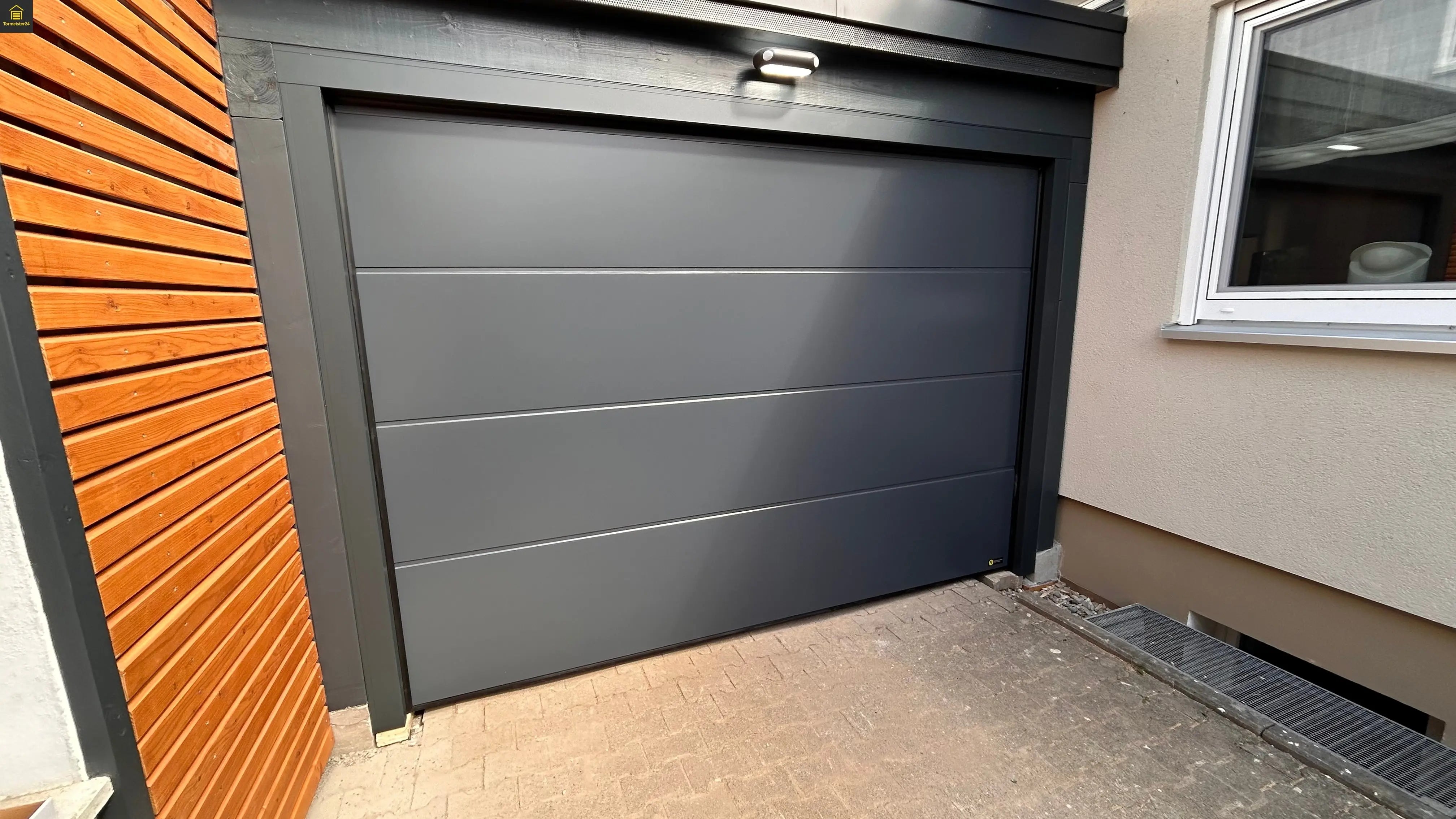

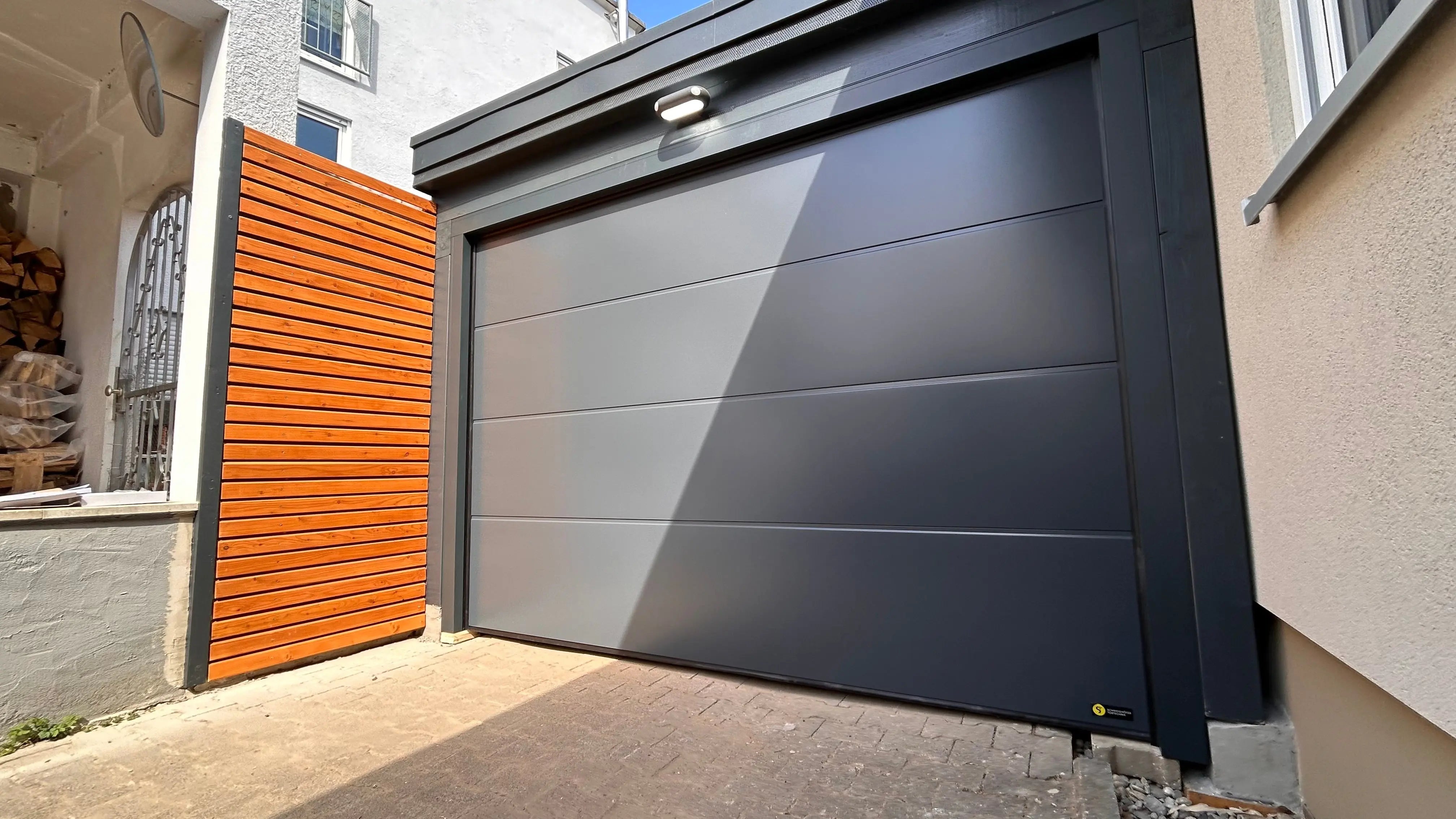

SATIN Plano Garagentor RAL 7016 – Glattes Sektionaltor in Anthrazit

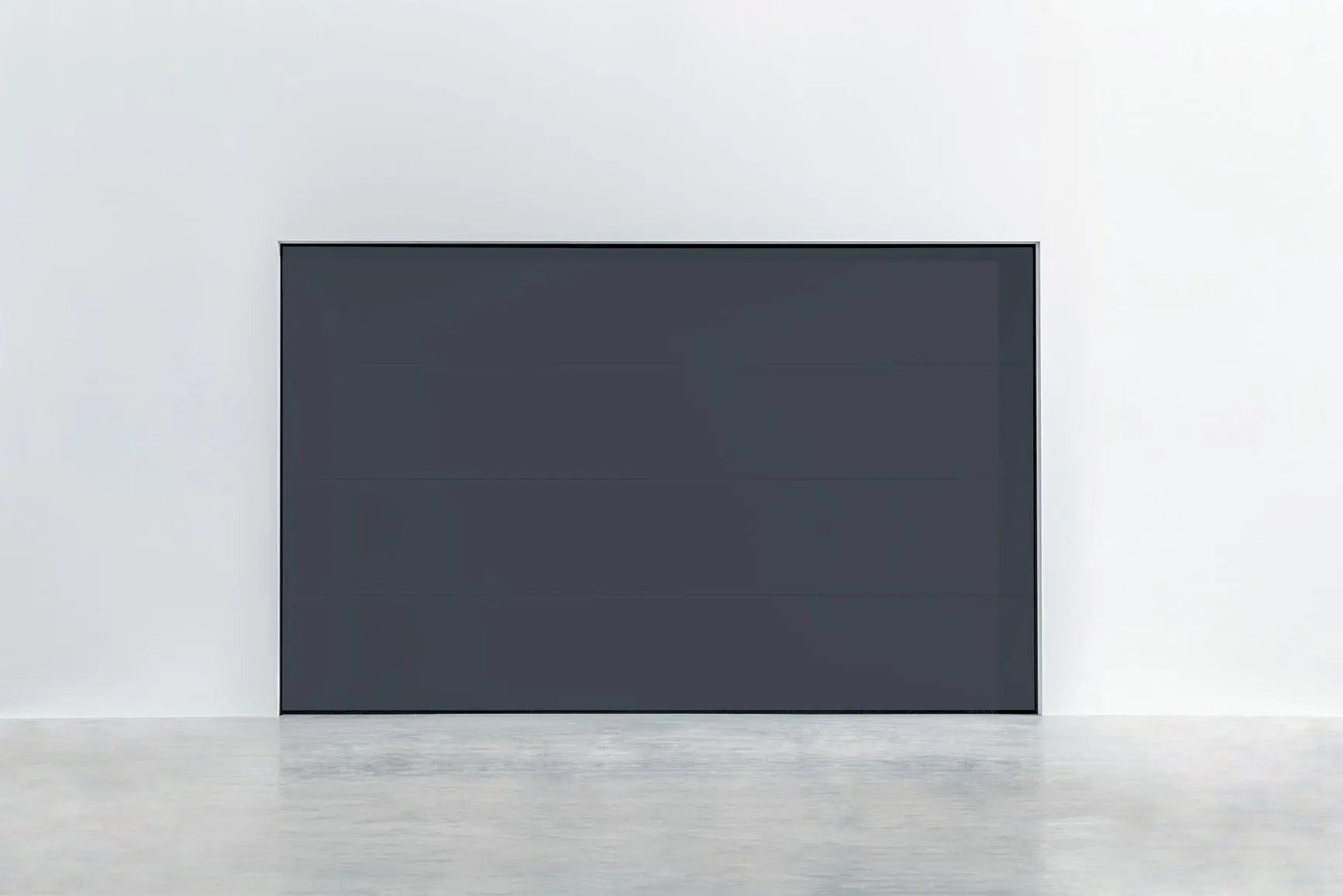

Das ConDoor Select-Line Satin Plano ist ein motorisiertes Garagen-Sektionaltor mit 40 mm starken, gedämmten Stahl-Sandwichpaneelen. Die glatte Satin-Oberfläche wird mit einem Plano-Paneelbild ohne horizontale Sicken kombiniert. Diese Ausführung ist außen in RAL 7016 Anthrazitgrau und innen in RAL 9016 Verkehrsweiß ausgeführt.

Technische Ausführung

• Torart / Produktlinie: vertikal öffnendes Garagen-Sektionaltor, ConDoor Select-Line Satin Plano
• Oberfläche: Satin, glatt
• Paneeloptik: Plano, ohne horizontale Sicken
• Farbe: außen RAL 7016 Anthrazitgrau, innen RAL 9016 Verkehrsweiß
• Torblatt: 40 mm gedämmte Stahl-Sandwichpaneele
• Schienensystem: TS100 mit vorgespannten Zugfedern in den senkrechten Zargen, kugelgelagerten Laufrollen, Smart-Connection-Bögen, 4D-Abdichtung und 60-mm-Sturzprofil
• Bestellgrößen: 44 Varianten; Breiten 2.250, 2.375, 2.400, 2.500, 2.750, 3.000, 4.000, 4.500 und 5.000 mm; Höhen 2.000, 2.125, 2.250, 2.350 und 2.500 mm. 5.000 × 2.500 mm wird nicht angeboten.
• Bedeutung der Variante: Bestellbreite × Bestellhöhe in mm, nicht das lichte Öffnungsmaß
• Antrieb nach Torfläche: bis 8 m² Select-Line 8 (800 N, Art. 5398), über 8 bis 10 m² Select-Line 10 (1.000 N, Art. 5325), über 10 bis 12 m² Select-Line 12 (1.200 N, Art. 5320)
• Antriebstechnik: 220–240 V, 50/60 Hz, Zahnriemen, 868,30–868,40 MHz Rolling Code, elektronische Endlagen, automatische Hinderniserkennung mit Stopp/Umkehr, Soft-Start/Soft-Stopp, LED-Beleuchtung und manuelle Notentriegelung
• Geschwindigkeit: Select-Line 8/10 bis 160 mm/s, Select-Line 12 bis 140 mm/s
• Bedienung: 2 Select-Line Handsender 5423, 4-Kanal, 868 MHz, sowie 1 Funk-Wandtaster 5424, 3-Kanal, 868 MHz

Einbaumaße

• Sturzbedarf: mindestens 100 mm
• Zargenanschlag: links mindestens 85 mm und rechts mindestens 85 mm
• Einschubtiefe nach Torhöhe: 2.000 mm → 2.770 mm; 2.125 mm → 2.895 mm; 2.250 mm → 3.020 mm; 2.350 mm → 3.145 mm; 2.500 mm → 3.270 mm
• Gesamtlänge des Antriebssystems: Höhe 2.000/2.125 mm → 3.325 mm; 2.250 mm → 3.575 mm; 2.350/2.500 mm → 4.335 mm
• Montageuntergrund: ebene, lotrechte und tragfähige Flächen an Sturz und Seitenanschlägen sowie eine tragfähige Decke für Schienen und Antrieb
• Deckenabhängung: zwei Abhängeprofile für bis zu 200 mm sind enthalten; mit optionalen Profilen sind bis zu 475 mm möglich

Lieferumfang

• Garagen-Sektionaltor mit vollständigem Torblatt, Zargen, Führungen, 4D-Abdichtung und 60-mm-Sturzprofil
• TS100-Zugfedersystem mit vorgespannten Zugfedern und vollständigem Gewichtsausgleich

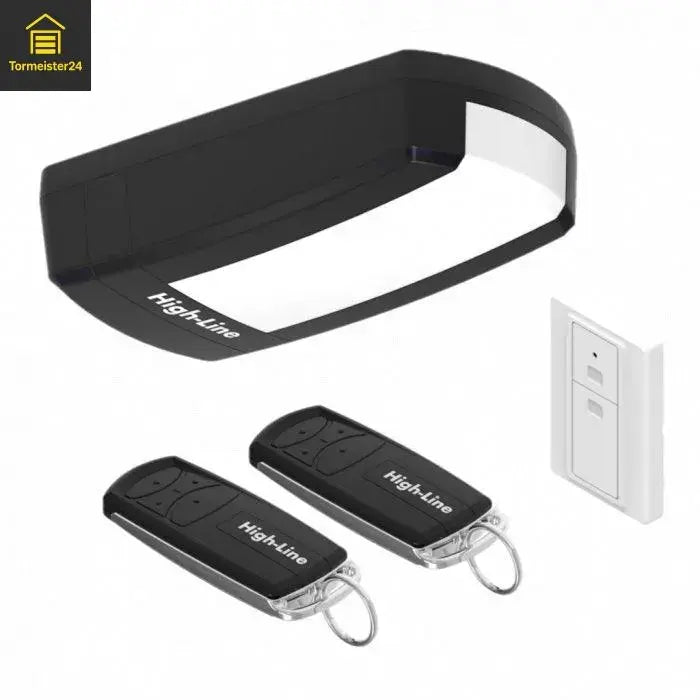

• zur gewählten Torfläche passender Select-Line 8, 10 oder 12 Garagentorantrieb
• zur Torhöhe passende Zahnriemen-Antriebsschiene
• 2 Select-Line 4-Kanal-Handsender 5423, 868 MHz
• 1 Select-Line 3-Kanal-Funk-Wandtaster 5424, 868 MHz
• Montagesatz für Holz, Stein und Beton sowie Befestigungsmaterial
• 2 Abhängeprofile für bis zu 200 mm Deckenabstand
• Montage- und Bedienungsunterlagen

Zusätzliche Abhängeprofile bis 475 mm, Lichtschranke und eine von außen bedienbare Notentriegelung sind nicht Bestandteil des Standardsets. Eine externe Notentriegelung ist einzuplanen, wenn die Garage keinen zweiten Zugang besitzt; bei aktiviertem automatischem Zulauf wird eine Lichtschranke benötigt.
