Tor hängt schief oder stoppt? Schlaffseilschalter richtig prüfen und ersetzen
Wenn ein Industrietor plötzlich stoppt, schief läuft oder die Steuerung einen Sicherheitsfehler meldet, ist oft nicht der Antrieb schuld. Häufig reagiert der Schlaffseilschalter, weil Seilspannung, Seilführung oder Sicherheitskreis nicht mehr stimmen.
Inhalt dieser Seite ↓
- Warum Schlaffseil sofort ernst ist
- Typische Symptome an Industrietoren
- Häufige Fehler beim Ersatzkauf
- Die richtige Lösung: Seilüberwachung passend ersetzen
- Welcher Schlaffseilschalter passt?
- Praxisbeispiel aus Lager und Produktion
- Technische Details einfach erklärt
- Zubehör direkt mitprüfen
- FAQ zum Schlaffseilschalter
Ein lockeres Torseil ist kein kleiner Fehler
Bei einem Sektionaltor oder Industrietor tragen die Seile einen wichtigen Teil der Bewegung. Sie führen, halten und unterstützen das Torblatt.
Wenn ein Seil locker wird, abspringt, reißt oder ungleichmäßig läuft, entsteht sofort ein Risiko: Das Tor kann schief hängen, verkanten oder unkontrolliert belastet werden.

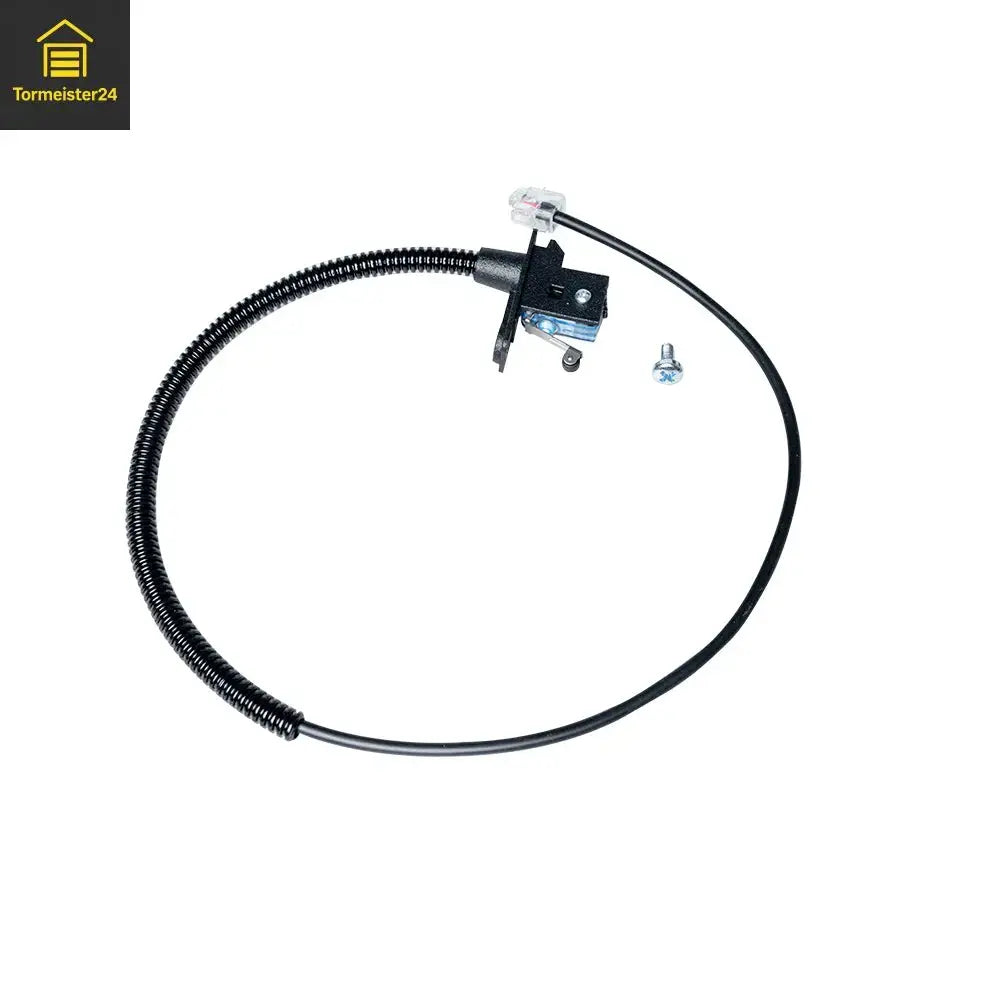

Genau hier kommt der Schlaffseilschalter ins Spiel. Er überwacht die Seilspannung und unterbricht den Betrieb, wenn ein gefährlicher Zustand erkannt wird.
Daran erkennen Sie ein Problem mit Schlaffseil oder Seilüberwachung
Ein defekter oder ausgelöster Schlaffseilschalter zeigt sich oft wie ein allgemeiner Torfehler. Das macht die Diagnose schwierig.
Tor stoppt plötzlich
Die Steuerung bekommt ein Sicherheitssignal und unterbricht die Torbewegung.
Tor hängt schief
Wenn ein Seil weniger Spannung hat, kann das Torblatt ungleichmäßig stehen oder laufen.
Antrieb startet nicht
Ist der Sicherheitskreis offen, bekommt der Antrieb keine Freigabe.
Fehler kommt wieder
Sporadische Störungen sprechen oft für Wackelkontakt, Kabelproblem, falsche Schalterstellung oder mechanische Ursache.
Der wichtigste Punkt: Ein ausgelöster Schlaffseilschalter ist nicht das Problem, sondern oft der Hinweis auf das Problem.
Die häufigsten Fehler beim Kauf eines Schlaffseilschalters
Bei Schlaffseilschaltern entscheidet die passende Ausführung. Links, rechts, NC, 8,2 kΩ, steckbar oder konventionell – das ist nicht austauschbar nach Gefühl.
| Fehler | Was passiert? | Bessere Lösung |
|---|---|---|
| Links und rechts verwechseln | Der Schalter passt mechanisch nicht zur Seilbruchsicherung oder Montageposition. | Montageseite vor Bestellung eindeutig bestimmen. |
| NC und 8,2 kΩ verwechseln | Die Steuerung erkennt den Sicherheitskreis nicht korrekt. | Prüfen, ob die Steuerung NC-Kontakt oder überwachten 8,2-kΩ-Kreis erwartet. |
| Steckbar und konventionell nicht unterscheiden | Der Anschluss passt nicht zur vorhandenen Anlage. | Alten Stecker, Kabel und Anschlussart fotografieren. |
| Kabellänge ignorieren | Das Ersatzteil passt elektrisch, aber das Kabel reicht nicht sauber zur Steuerung. | Kabelweg messen und passende Kabellänge wählen. |
| Nur den Schalter tauschen | Der Fehler bleibt, weil Seil, Rolle, Seilbruchsicherung oder Mechanik die Ursache ist. | Mechanik und Sicherheitskreis gemeinsam prüfen. |
| Sicherheitskontakt überbrücken | Das Tor fährt wieder – aber ohne wichtige Sicherheitsüberwachung. | Niemals überbrücken. Ursache finden und fachgerecht ersetzen. |
Die richtige Lösung: Schlaffseilschalter passend zu Tor, Seite und Steuerung wählen
Der richtige Schlaffseilschalter muss mechanisch und elektrisch passen.
Mechanisch heißt: richtige Seite, richtige Bauform, passende Seilbruchsicherung und korrekte Betätigung.
Elektrisch heißt: NC, 8,2 kΩ, Stecker, Kabellänge und Steuerungseingang müssen zusammenpassen.
Montageseite klären
Links oder rechts ist kein Detail. Die Ausführung muss zur Torseite passen.
Kontaktart prüfen
NC oder 8,2 kΩ? Diese Angabe entscheidet, ob die Steuerung den Schalter korrekt erkennt.
Kabel und Stecker prüfen
Steckbare Varianten und konventionelle Kabelvarianten dürfen nicht verwechselt werden.
Mechanik mitprüfen
Seil, Seilrolle, Führung, Torlauf und Seilbruchsicherung müssen zur Schalterfunktion passen.
Ihr Tor stoppt wegen Seilspannung?
Wählen Sie den passenden Schlaffseilschalter nicht auf Verdacht. Prüfen Sie Seite, Kontaktart, Kabellänge und Steuerung.
Schlaffseilschalter ansehenFachberatung anfragen
Welcher Schlaffseilschalter passt zu Ihrer Toranlage?
Diese Übersicht hilft bei der schnellen Vorauswahl. Entscheidend sind Hersteller, Montageseite, Kontaktart, Kabellänge und vorhandene Seilbruchsicherung.
| Situation | Empfohlene Lösung | Warum passend? | Direkt ansehen |
|---|---|---|---|
| GFA-Anlage, rechte Torseite | GFA Schlaffseilschalter rechts | Zur Seilspannungsüberwachung an elektrisch betriebenen Toranlagen, rechte Ausführung. | GFA rechts ansehen |
| GFA-Anlage, linke Torseite | GFA Schlaffseilschalter links | Passende linke Ausführung zur Überwachung der Seilspannung. | GFA links ansehen |
| Hörmann Industrietor Baureihe 30/40 | Hörmann Schlaffseilschalter 30/40 | Direkte Lösung für Hörmann Industrietore der Baureihe 30 und 40. | Hörmann 30/40 ansehen |
| Hörmann 30/40 mit Gehäuse gewünscht | Marantec Schlaffseilschalter für Hörmann 30/40 im Gehäuse | Konventioneller NC-Kontakt, IP65 und geschütztes Gehäuse. | Marantec Hörmann ansehen |
| FlexiForce 440–600R, rechte Ausführung, steckbar | Marantec Schlaffseilschalter rechts, steckbar, NC | Steckbarer Anschluss mit 0,4 m Kabel und NC-Kontakt. | Steckbar NC ansehen |
| FlexiForce 440–600R, rechter Schalter mit 8,2 kΩ | Marantec Schlaffseilschalter rechts, steckbar, 8,2 kΩ | Für überwachte Sicherheitskreise mit integriertem 8,2-kΩ-Widerstand. | Steckbar 8,2 kΩ ansehen |
| Längere Kabelführung rechts nötig | Marantec Schlaffseilschalter rechts mit 8,5 m Kabel | Konventionelle Ausführung mit langer Leitung für größere Kabelwege. | Rechts 8,5 m ansehen |
| Längere Kabelführung links nötig | Marantec Schlaffseilschalter links mit 8,5 m Kabel | Linke Ausführung inklusive Montagewinkel und langer Leitung. | Links 8,5 m ansehen |
| Universelle Lösung mit Achshebel gesucht | Marantec Schlaffseilschalter mit Achshebel | Links- oder rechtsseitig umbaubar, NC-Kontakt, IP65 und ohne Kabel. | Achshebel ansehen |
Praxisbeispiel: Das Tor stoppt – und alle suchen am falschen Bauteil
Ein Betrieb nutzt ein Industrie-Sektionaltor am Warenausgang. Beim Schließen stoppt das Tor plötzlich. Die Steuerung meldet einen Sicherheitsfehler.
Zuerst wird der Antrieb verdächtigt. Danach die Steuerung. Doch beim Blick auf die linke Torseite fällt auf: Das Seil ist locker, der Schlaffseilschalter hat ausgelöst.
Die Ursache liegt nicht im Motor. Die Mechanik hat ein Problem. Der Schalter macht genau das, was er soll: Er stoppt den Betrieb, bevor aus einem Seilproblem ein größerer Schaden entsteht.
Nach Prüfung von Seil, Führung und Seilbruchsicherung wird der passende Schlaffseilschalter ersetzt. Anschließend wird die Toranlage fachgerecht geprüft.
Vorher
Tor stoppt, Steuerung blockiert, Antrieb wird verdächtigt und die Ursache bleibt unklar.
Nachher
Seilüberwachung geprüft, passender Schalter ersetzt, Sicherheitskreis wieder sauber und Torbetrieb zuverlässig.
Technische Details einfach erklärt
Sie müssen kein Tortechniker sein, um die richtige Auswahl vorzubereiten. Diese Begriffe entscheiden über den passenden Ersatz.
| Begriff | Was bedeutet das? | Warum wichtig? |
|---|---|---|
| Schlaffseil | Das Torseil verliert Spannung oder hängt durch. | Kann auf Seilproblem, Hindernis, falsche Führung oder mechanischen Defekt hinweisen. |
| Schlaffseilschalter | Überwacht die Seilspannung und meldet Spannungsverlust an die Steuerung. | Stoppt den Torbetrieb bei gefährlichem Zustand. |
| NC-Kontakt | Öffnerkontakt, der im Normalzustand geschlossen ist. | Viele Steuerungen erwarten genau dieses Kontaktprinzip. |
| 8,2 kΩ | Überwachter Sicherheitskreis mit Widerstandsauswertung. | Nur passend, wenn die Steuerung diesen Eingang erwartet. |
| Zwangsöffnung | Mechanisch sichere Kontaktöffnung bei Betätigung. | Wichtig bei sicherheitsrelevanten Schaltfunktionen. |
| Steckbar | Schalter wird über vorhandenen Stecker angeschlossen. | Erleichtert Austausch, wenn die Anlage dafür ausgelegt ist. |
| Konventionell | Schalter wird über Anschlusskabel direkt eingebunden. | Wichtig bei Anlagen ohne passendes Stecksystem. |
| IP65 | Schutz gegen Staub und Strahlwasser. | Sinnvoll in Industrie, Hallen und raueren Umgebungen. |
Wann reicht ein neuer Schlaffseilschalter – und wann muss mehr geprüft werden?
Ein neuer Schalter ist nur dann die vollständige Lösung, wenn der alte Schalter wirklich defekt ist.
Schalter ersetzen
Wenn der Schalter mechanisch beschädigt ist, nicht sauber zurückstellt oder elektrisch nicht mehr schaltet.
Seil prüfen
Wenn das Seil sichtbar locker, ausgefranst, abgesprungen oder ungleich gespannt ist.
Mechanik prüfen
Wenn das Tor schief läuft, verkantet oder an bestimmten Stellen schwerer fährt.
Steuerung prüfen
Wenn der Schalter korrekt arbeitet, aber der Sicherheitskreis nicht sauber ausgewertet wird.
Einwände vor dem Kauf – klar beantwortet
„Der Antrieb ist bestimmt defekt.“
Nicht automatisch. Wenn der Sicherheitskreis offen ist, startet der Antrieb absichtlich nicht.
„Das Seil ist nur leicht locker.“
Leicht locker reicht aus, damit die Überwachung auslöst. Das sollte nicht ignoriert werden.
„Ich nehme einfach irgendeinen Schalter.“
Riskant. Seite, Kontaktart, Kabellänge, Stecker und Seilbruchsicherung müssen passen.
„Wir überbrücken den Kontakt kurz.“
Nein. Damit wird eine wichtige Sicherheitsfunktion ausgeschaltet. Das kann Personen, Tor und Betrieb gefährden.
„NC oder 8,2 kΩ ist doch egal.“
Nein. Die Steuerung muss genau das Signal bekommen, das sie erwartet.
„Das machen wir später.“
Ein Tor mit Seilproblem sollte nicht weiter betrieben werden. Später kann schnell teurer werden.
Zubehör direkt mitprüfen: Die Sicherheitskette ist mehr als ein Schalter
Wenn ein Schlaffseilschalter auffällig wird, lohnt sich der Blick auf die komplette Toranlage.
Torsteuerungen
Wenn Sicherheitskreise nicht sauber ausgewertet werden oder eine Modernisierung ansteht.
Torsteuerungen ansehen
Schließkantensicherung
Optosensoren, Kontaktleisten und Druckwellensysteme gehören bei automatischen Toren zur Sicherheitsprüfung.
Schließkantensicherung ansehen
Lichtschranken
Ergänzen den Schutz im Torbereich und helfen, Hindernisse frühzeitig zu erkennen.
Lichtschranken ansehen
Spiralkabel
Bei bewegten Torblättern können Kabelprobleme Sicherheitsfehler verursachen.
Spiralkabel ansehen
Industrietor-Antriebe
Wenn der Antrieb zusätzlich auffällig ist oder die Anlage modernisiert werden soll.
Industrie-Antriebe ansehen
Ampeln & Warnleuchten
Klare Signale bei Torbewegung, Zufahrt oder Verladebereich.
Signaltechnik ansehen
Warum Tormeister24 für Schlaffseilschalter die richtige Wahl ist
Bei Schlaffseilschaltern zählt Passgenauigkeit. Ein falscher Schalter kann den Torbetrieb weiter blockieren oder den Sicherheitskreis falsch auswerten.
Tormeister24 ist Fachhandel für Tore, Antriebe, Steuerungen, Sicherheitstechnik und Ersatzteile. Genau das ist bei Seilüberwachung wichtig: Schalter, Mechanik und Steuerung müssen zusammenpassen.
Passende Ausführungen
Links, rechts, NC, 8,2 kΩ, steckbar, konventionell, GFA, Marantec, Hörmann und universelle Lösungen.
Fachberatung statt Fehlkauf
Mit Fotos von Schalter, Steuerung, Seilführung und Typenschild lässt sich die Auswahl deutlich sicherer treffen.
Sicherheitskette im Blick
Nicht nur der Schalter zählt. Auch Seil, Torlauf, Schließkante, Lichtschranke und Steuerung müssen funktionieren.
Ihre Kaufentscheidung in 5 Schritten
So finden Sie schnell den passenden Schlaffseilschalter:
1. Fehlerbild sichern
Stoppt das Tor, hängt es schief oder meldet die Steuerung einen Sicherheitsfehler?
2. Montageseite bestimmen
Links oder rechts am Tor? Diese Angabe ist entscheidend.
3. Kontaktart prüfen
NC, 8,2 kΩ, steckbar oder konventionell? Alten Anschluss fotografieren.
4. Mechanik kontrollieren
Seil, Seilrolle, Seilbruchsicherung und Torlauf prüfen.
5. Passenden Ersatz wählen
Starten Sie in der Kategorie Schlaffseilschalter oder senden Sie Fotos zur Fachberatung.
FAQ: Schlaffseilschalter am Industrietor
Was macht ein Schlaffseilschalter?
Ein Schlaffseilschalter überwacht die Seilspannung an einer Toranlage. Wenn das Seil locker wird, durchhängt oder reißt, unterbricht der Schalter den Sicherheitskreis und stoppt den Torbetrieb.
Warum stoppt mein Tor plötzlich?
Mögliche Ursachen sind Schlaffseil, Seilriss, Seilabwurf, mechanische Blockade, defekter Schalter, Kabelproblem oder ein offener Sicherheitskreis in der Steuerung.
Ist der Antrieb defekt, wenn der Schlaffseilschalter auslöst?
Nicht automatisch. Der Antrieb wird oft nur gesperrt, weil der Sicherheitskreis ein Seilproblem erkennt.
Was ist der Unterschied zwischen linker und rechter Ausführung?
Die Ausführung bezieht sich auf die Montageseite an der Toranlage oder Seilbruchsicherung. Links und rechts dürfen nicht verwechselt werden.
Was bedeutet NC beim Schlaffseilschalter?
NC bedeutet Öffnerkontakt. Im normalen Zustand ist der Kontakt geschlossen. Bei Auslösung öffnet er den Sicherheitskreis.
Wann brauche ich einen 8,2-kΩ-Schlaffseilschalter?
Wenn die Torsteuerung einen überwachten 8,2-kΩ-Sicherheitskreis erwartet. Prüfen Sie die alte Komponente und den Steuerungseingang vor der Bestellung.
Kann ich den Schlaffseilschalter überbrücken?
Nein. Das Überbrücken setzt eine Sicherheitsfunktion außer Kraft und kann Personen, Toranlage und Betrieb gefährden.
Welche Fotos helfen bei der Auswahl?
Hilfreich sind Fotos vom alten Schalter, der Montageseite, Seilbruchsicherung, Seilführung, Stecker, Kabel, Torsteuerung und Typenschild.
Sollte ich beim Austausch auch die Mechanik prüfen?
Ja. Wenn das Seil locker ist, muss die Ursache gefunden werden. Nur den Schalter zu tauschen reicht nicht, wenn Seil, Rolle oder Torlauf das Problem verursachen.
Wie vermeide ich einen Fehlkauf?
Bestimmen Sie Hersteller, Montageseite, Kontaktart, Kabellänge, Stecker und Steuerungseingang. Bei Unsicherheit senden Sie Fotos an Tormeister24.
Tor stoppt wegen Seilspannung? Jetzt richtig handeln.
Finden Sie den passenden Schlaffseilschalter für Ihre Toranlage – links, rechts, NC, 8,2 kΩ, steckbar oder konventionell.
Schlaffseilschalter kaufenGFA rechts ansehen
Marantec 8,2 kΩ ansehen
Fachberatung anfragen
